SAWSTOP scale miter angle for 19mm table groove

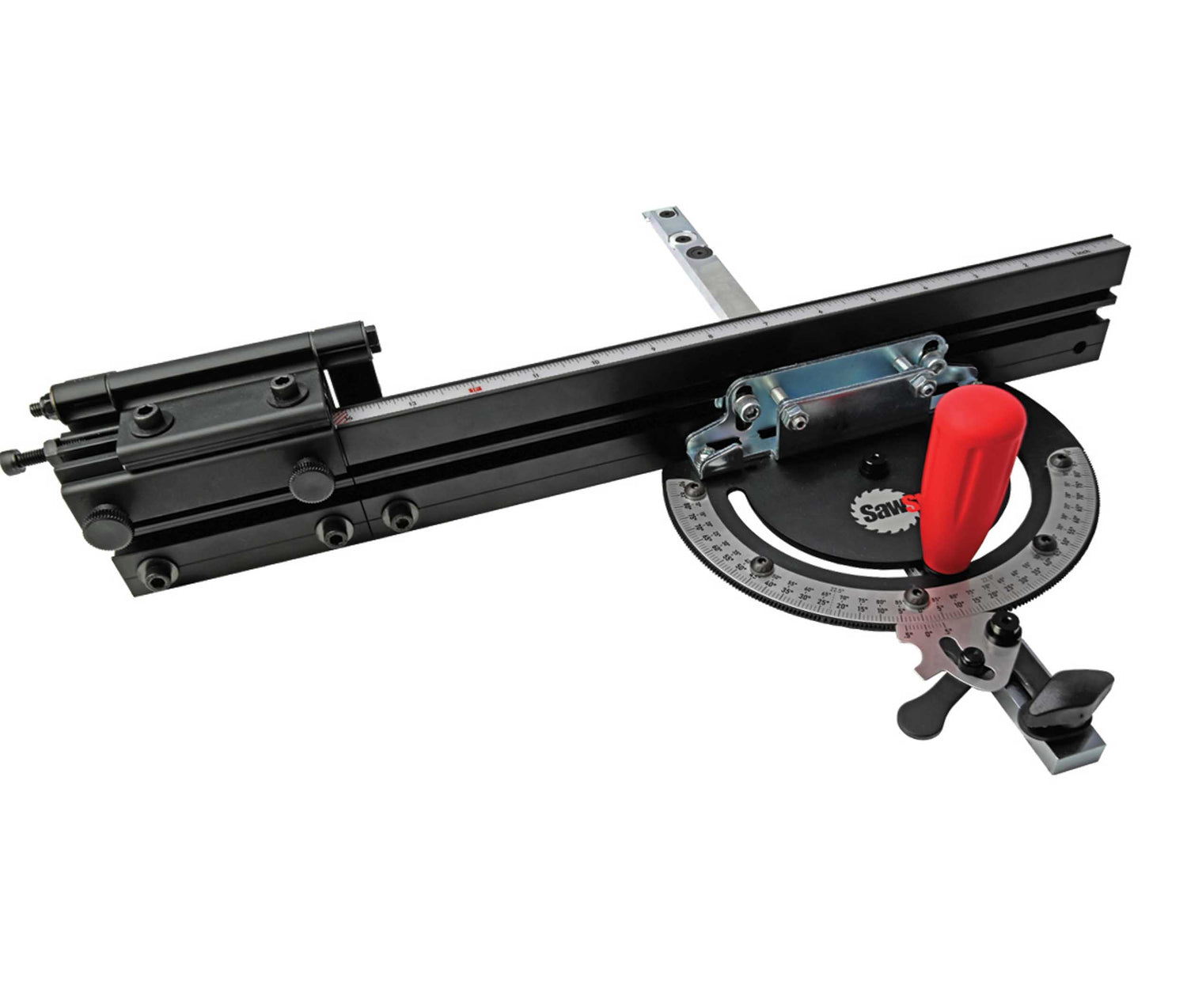

Präzisions-Winkelanschlag für Tischkreissägen

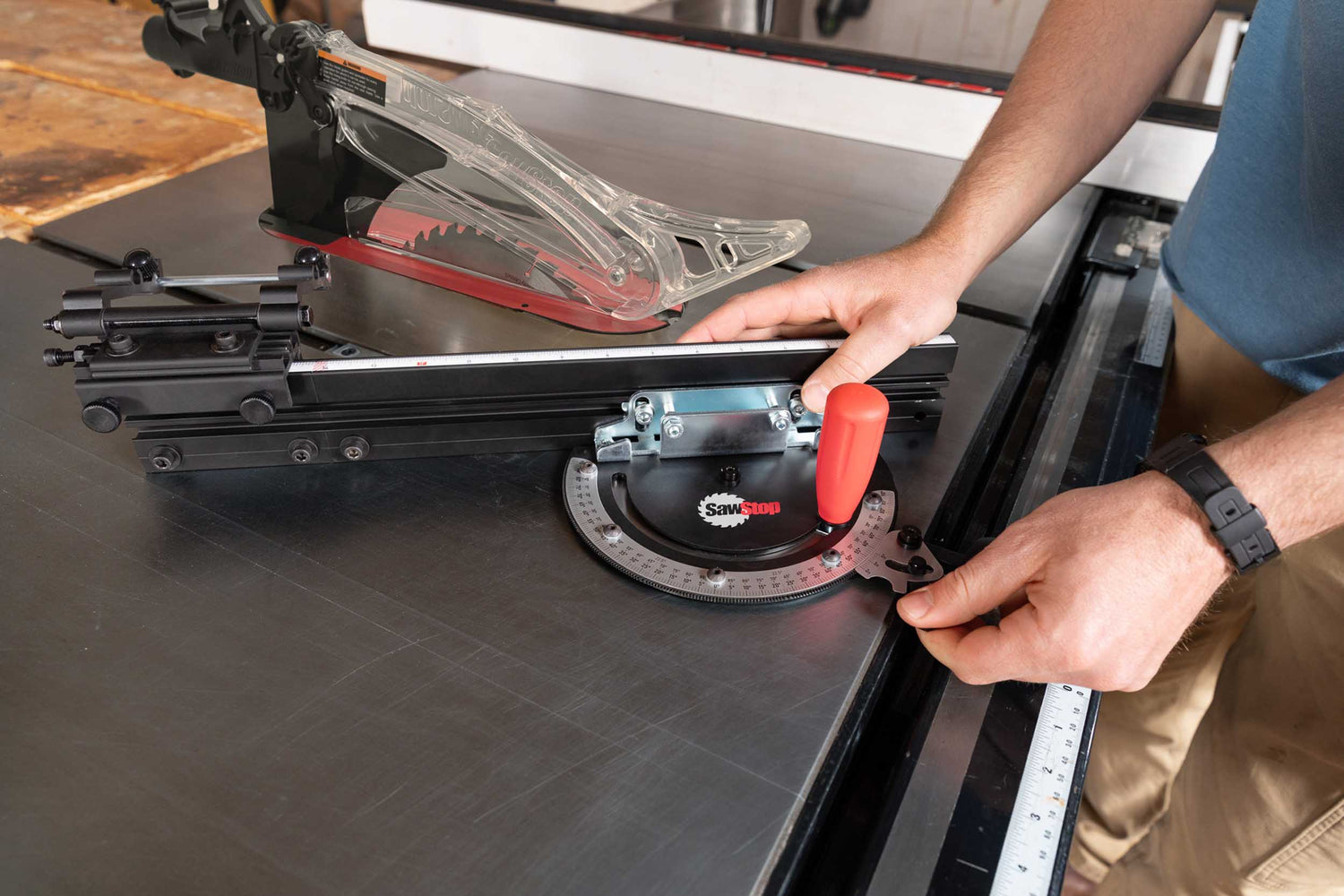

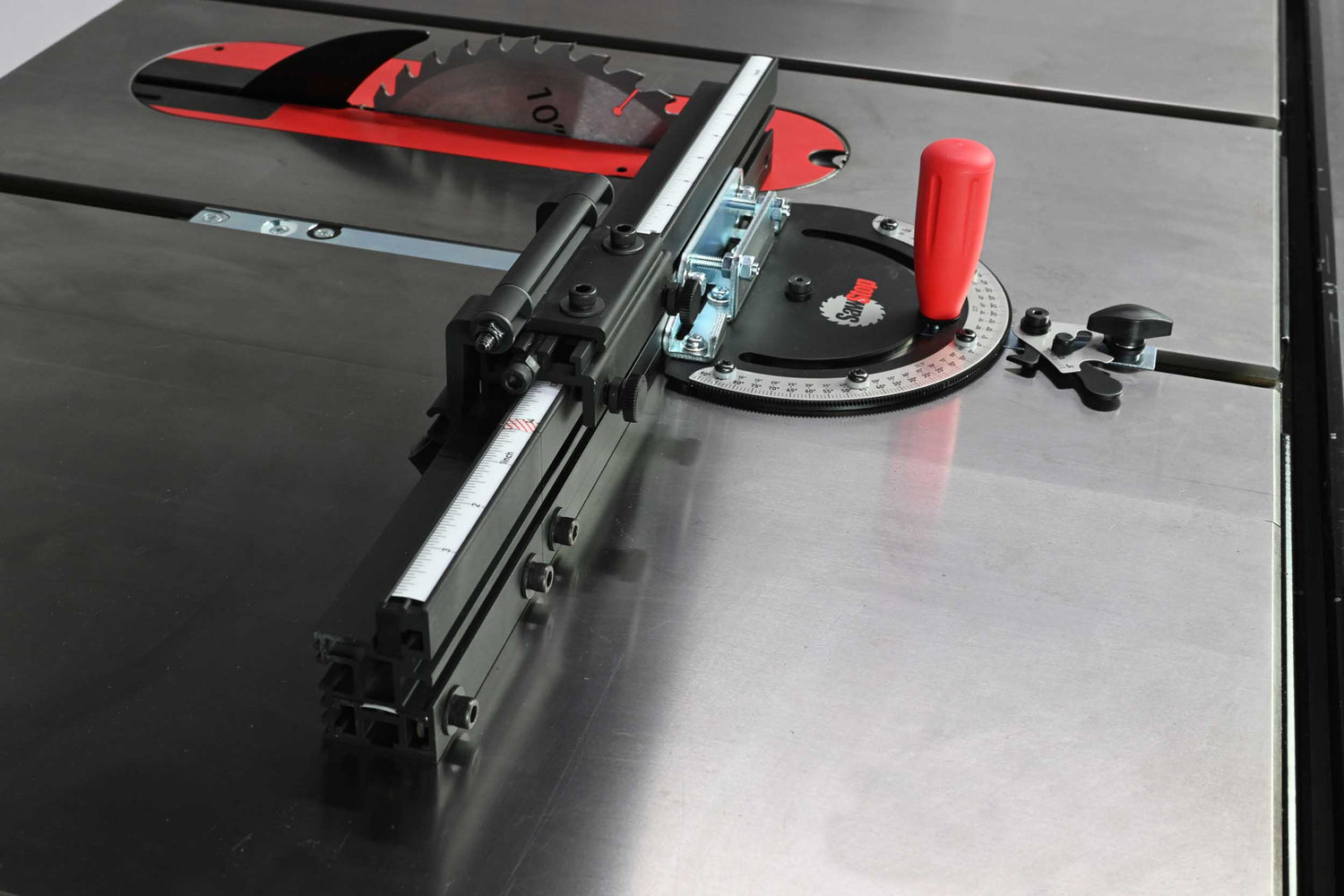

Dieser hochpräzise Winkelanschlag wurde für maximale Genauigkeit an der Tischkreissäge entwickelt. Der Schwenkbereich beträgt ±90° in exakten 1°-Schritten, ergänzt durch zusätzliche Rastpositionen bei 22,5°. Die Winkeleinstellung erfolgt über eine fein abgestimmte Zeigereinrastung, die sich komfortabel per Hebel arretieren lässt. Für besonders feine Einstellungen sorgt eine integrierte Nonius-Skala, mit der Winkel auf 0,1° genau eingestellt werden können.

Die stabile, 457 mm lange Führungsschiene aus Stahl ist mit Abkippschutz und Feineinstellung ausgestattet und gleitet spielfrei in der Nut des Maschinentisches. Passend für Standardnuten mit 9,5 × 19 mm Querschnitt.

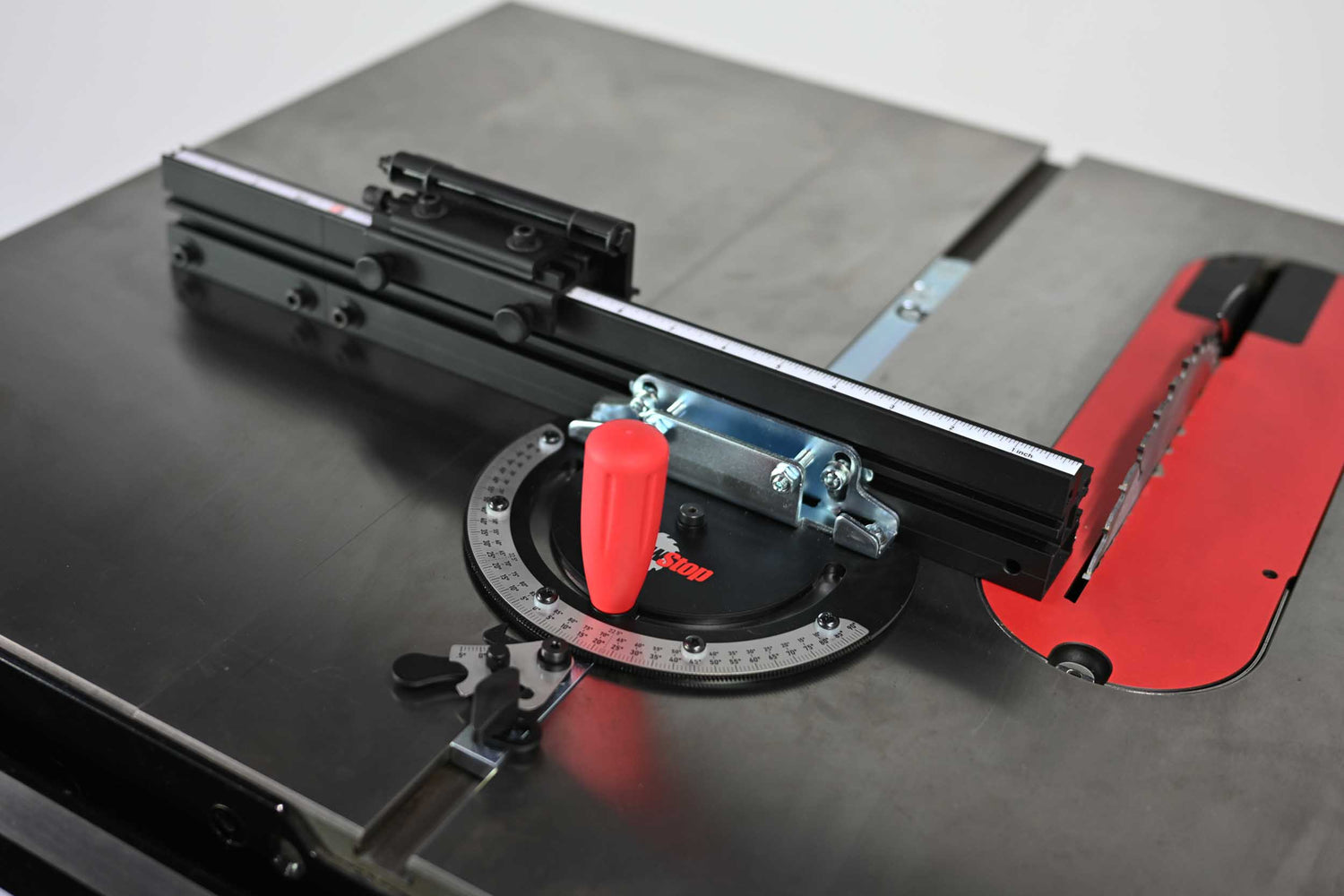

Der langlebige Aluminiumanschlag misst 465 mm in der Grundlänge und ist teleskopierbar auf bis zu 800 mm. Durch Verschieben des Klappanschlags lässt sich die Gesamtlänge um weitere 64 mm erweitern. Das Anschlagprofil enthält T-Nuten zur Befestigung individueller Vorrichtungen; zwei passende Nutensteine sind im Lieferumfang enthalten. An der Oberkante befindet sich eine einstell- und kalibrierbare Skala in Millimetern. Die Anschlaghöhe beträgt 64 mm.

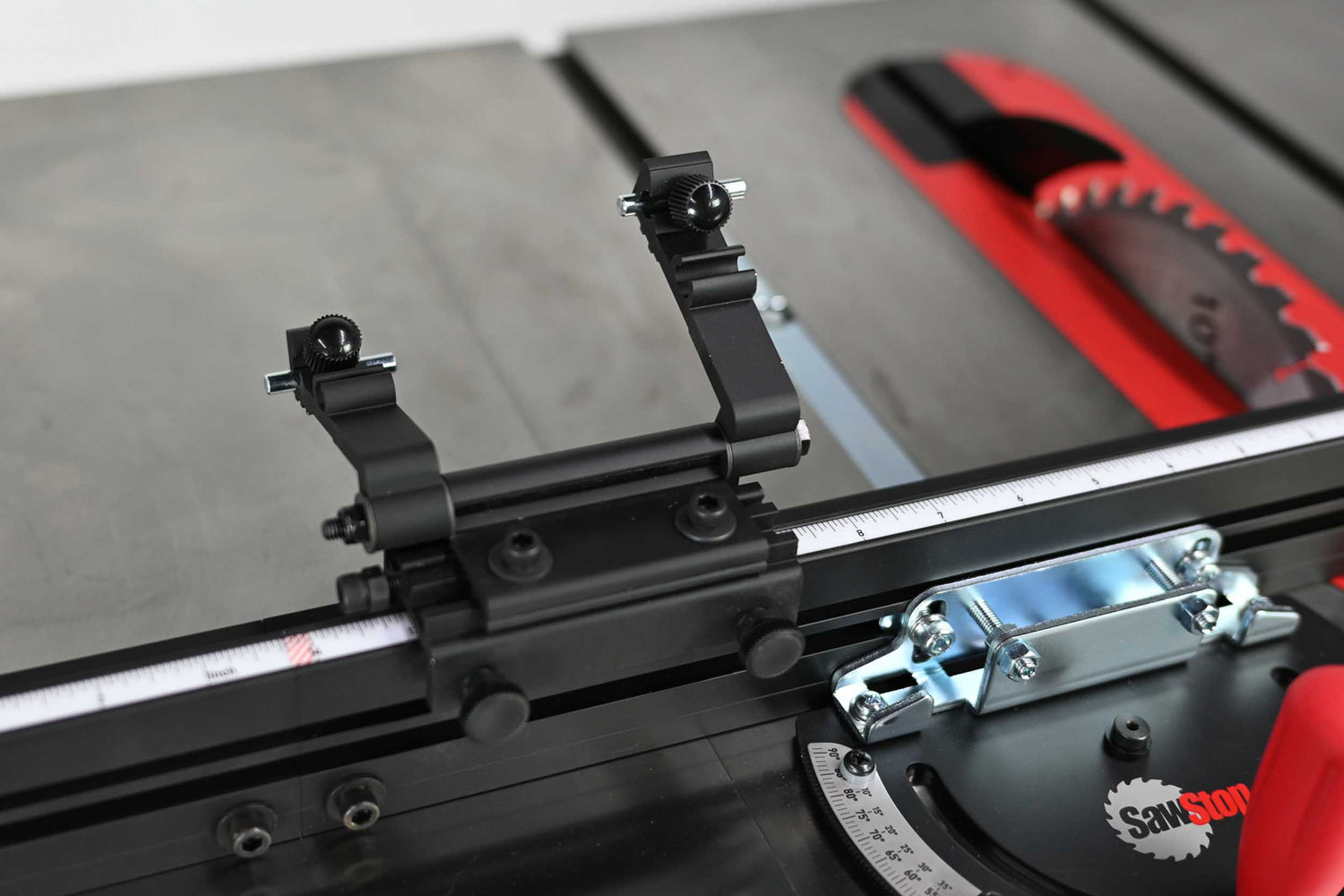

Zwei unabhängig einstellbare Klappanschläge mit Feineinstellung ermöglichen wiederholgenaue Schnitte bei gleichbleibender Länge – einfach und zuverlässig.

Produktvorteile

• Präzisions-Winkelkopf mit Zeiger und 90 Rastpunkten in 1°-Schritten beidseitig von 0°
• Zusätzliche Rastpunkte bei 22,5° links und rechts

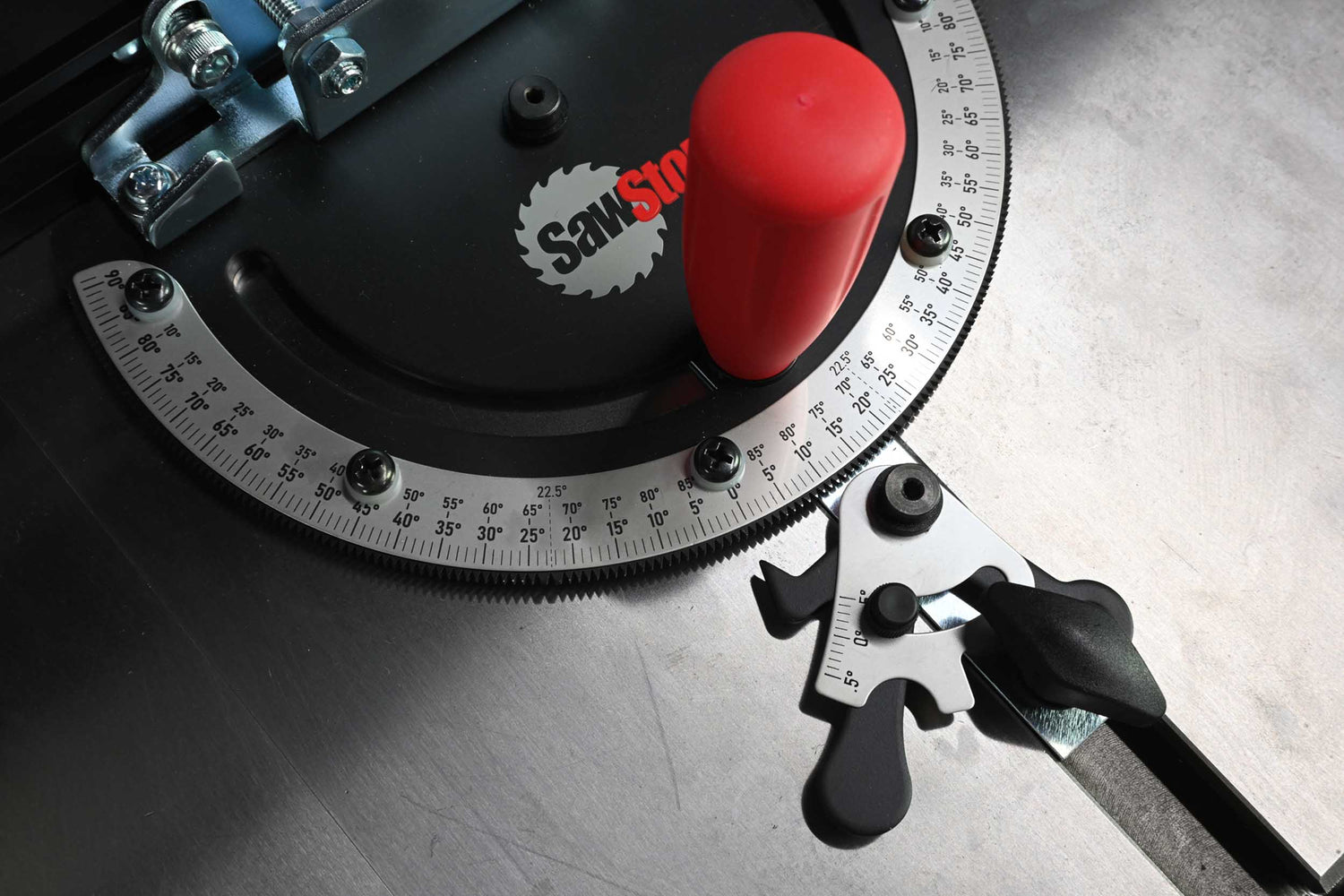

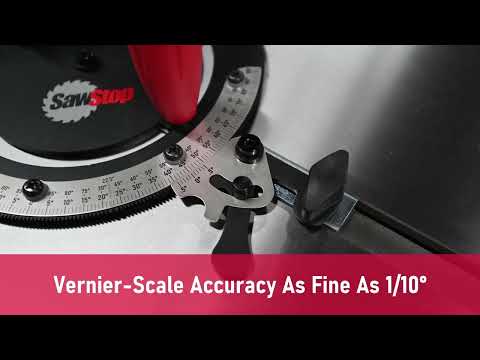

• Integrierte Nonius-Skala für Feineinstellung auf 0,1° genau
• Führungsstange 457 mm, passend für 9,5 × 19 mm Standardnuten
• 6 einstellbare Führungscheiben für spielfreien Sitz und gleichmäßiges Gleiten
• Schraubbarer T-Clip hält die Führungsstange beim Abheben waagerecht in der Nut
• Aluminiumanschlag mit Teleskopauszug bis 800 mm, mit Klappanschlag bis 864 mm verlängerbar
• Frontseitige T-Nut zur Befestigung von Zusatzanschlägen mit T-Bolzen
• Obenliegende Maßskala für präzise Ablängschnitte ohne Anzeichnen
• Klappanschlag mit Zahnrastung, Positionierung in 0,8 mm Schritten
• Zwei unabhängig einstellbare Anschlagarme, optional koppelbar über Verbindungsstange
• Feineinstellung über integrierten Mikro-Justierer
