SAWSTOP Revolution miter angle for 19mm table groove

Revolutionärer Präzisions-Winkelanschlag für Tischkreissägen

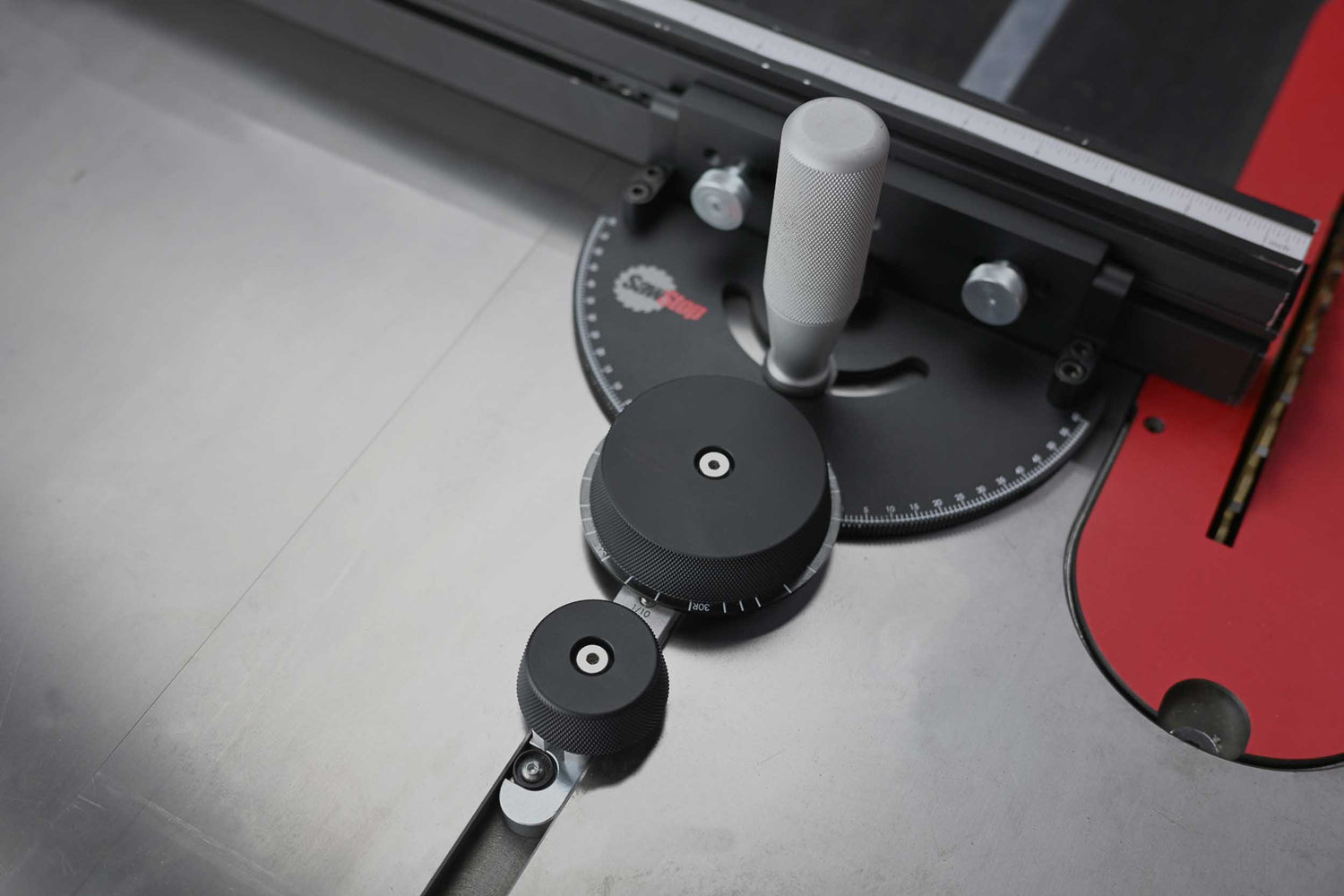

Dieser Winkelanschlag verfügt über zwei innovative und leicht zu bedienende Einstellräder, mit denen sich Winkel bis zu 60° nach links oder rechts auf ein Zehntel Grad genau einstellen lassen. Die integrierten Rastungen ermöglichen ein taktiles Justieren – bei jedem Rastpunkt ertönt ein „Klick“.

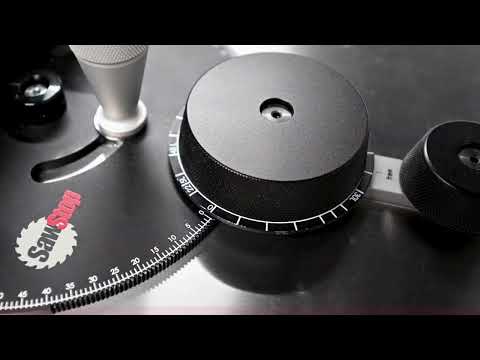

Über einen zweiten Drehknopf, den Teilgradeinsteller, lassen sich vier verschiedene Präzisionsstufen wählen: Rastungen bei jedem vollen Grad, bei 0,5°, 0,25° und 0,1°. Zusätzlich kann die Rastung entkoppelt werden, um ein freies Drehen zu ermöglichen. Die gängigen Gehrungswinkel 0°, 22,5°, 30° und 45° sind auf der Drehskala markiert und lassen sich schnell und einfach anwählen.

Eine hochwertige, 508 mm lange Stahlführungsschiene mit Abkippschutz und Feineinstellung sorgt für spielfreies Gleiten in der Nut des Maschinentisches. Passend für Standardnuten mit 9,5 × 19 mm Querschnitt.

Der robuste, ausziehbare Aluminiumanschlag verfügt über einen 3-Gelenk-Klappanschlag mit Feinjustierung sowie eine Skala in Millimetern. Die maximale Einstelllänge beträgt 495 mm mit Klappanschlag und 950 mm mit ausgezogener Verlängerung. Die Anschlaghöhe liegt bei 64 mm.

Der Drehmechanismus aus robuster Stahlkonstruktion wird mit Fertigungstoleranzen von unter 0,02 mm hergestellt und garantiert außergewöhnliche Präzision. Mitgelieferte Ersatz-Nutensteine ermöglichen das Anbringen individuell gefertigter Vorrichtungen.

Technische Details

• Zwei Einstellräder für Winkel bis 60° nach links oder rechts, Genauigkeit bis 0,1°
• Integrierte Rastungen mit taktiler Rückmeldung („Klick“)
• Teilgradeinsteller mit vier Stufen: 1°, 0,5°, 0,25°, 0,1° sowie Freilauf
• Markierte Gehrungswinkel: 0°, 22,5°, 30°, 45°
• Stahlführungsschiene 508 mm, passend für 9,5 × 19 mm Standardnuten
• Abkippschutz und Feineinstellung für spielfreies Gleiten
• Robuster, ausziehbarer Aluminiumanschlag mit 3-Gelenk-Klappanschlag und Feinjustierung
• Maximale Einstelllänge: 495 mm (mit Klappanschlag) / 950 mm (mit Verlängerung)
• Anschlaghöhe: 64 mm
• Drehmechanismus aus Stahl mit Fertigungstoleranzen unter 0,02 mm
• Mitgelieferte Ersatz-Nutensteine für individuelle Vorrichtungen
