Frässchablone für 19mm offene Schwalbenschwanz-Zinken zu FD600

Zusatzschablone für das FD600 Zinkenfräsgerät

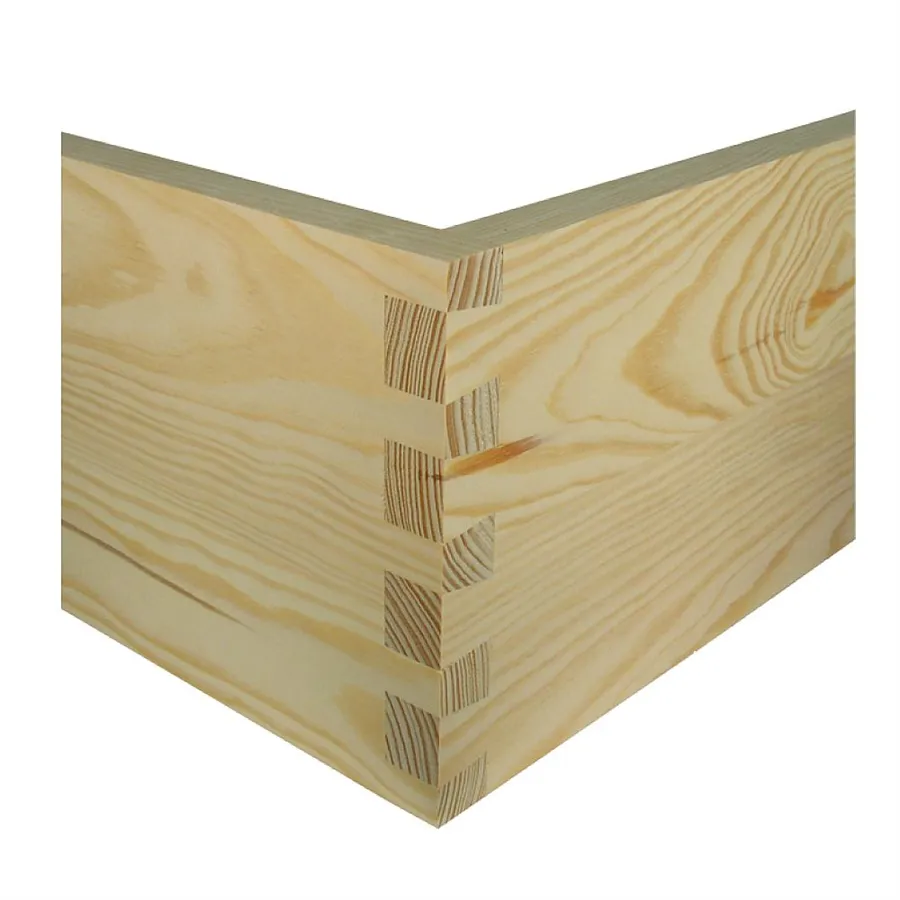

Mit dieser Frässchablone kannst du mit dem FD600 Zinkenfräsgerät offene Schwalbenschwanz-Zinken herstellen.
DIe Ausführung ist im Vergleich zu FIngerzinken anspruchsvoller und bedarf etwas Übung.
Dafür wird man mit sehr ansprechenden Holzverbindungen belohnt.

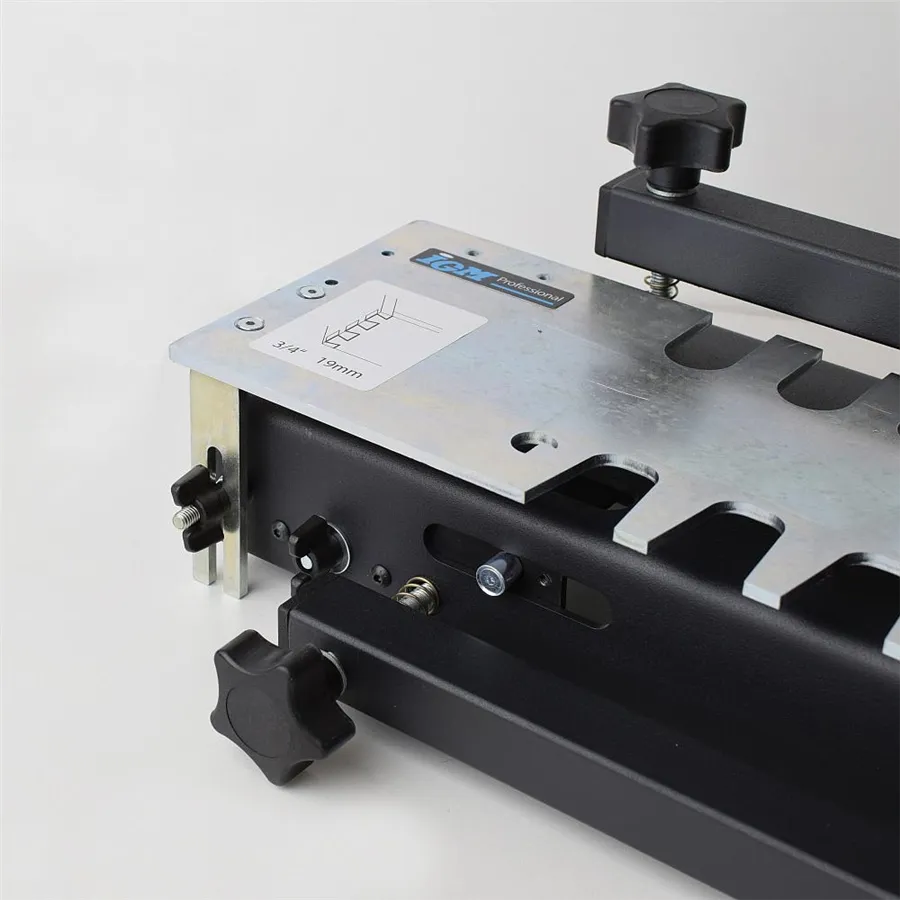

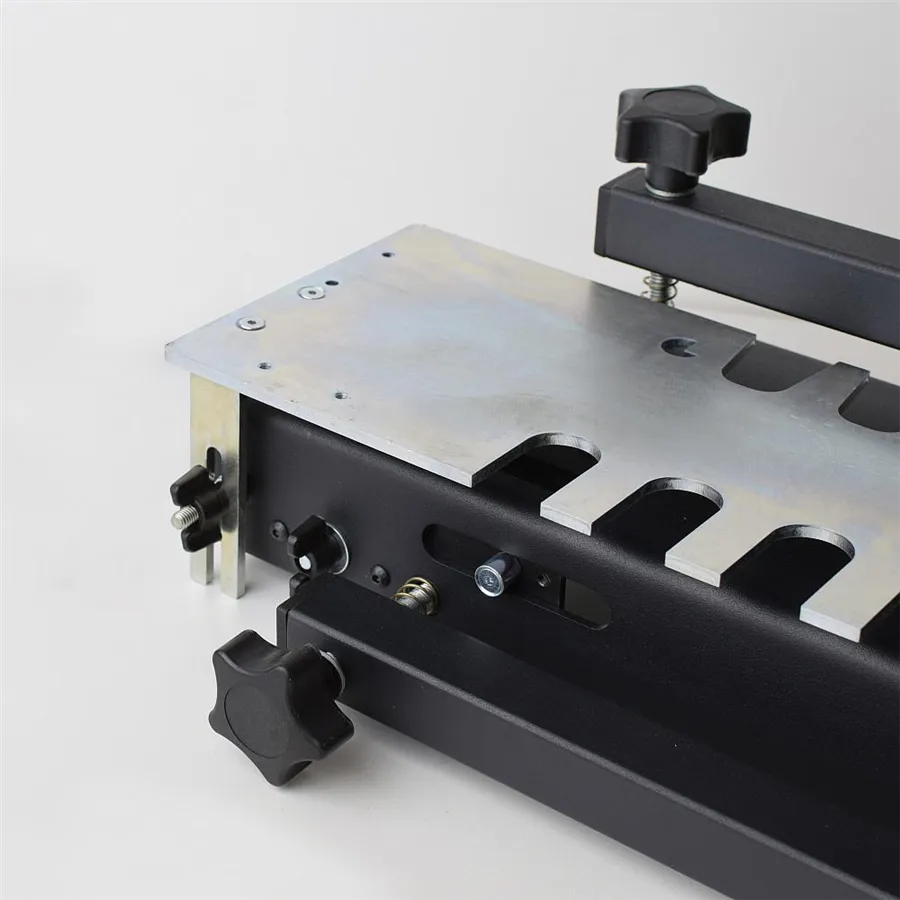

Diese Frässchablone hat zwei Seiten und es werden zwei unterschiedliche Fräser und Kopierringe benötigt.

Technische Daten

• für Materialstärken von 16 bis 25mm

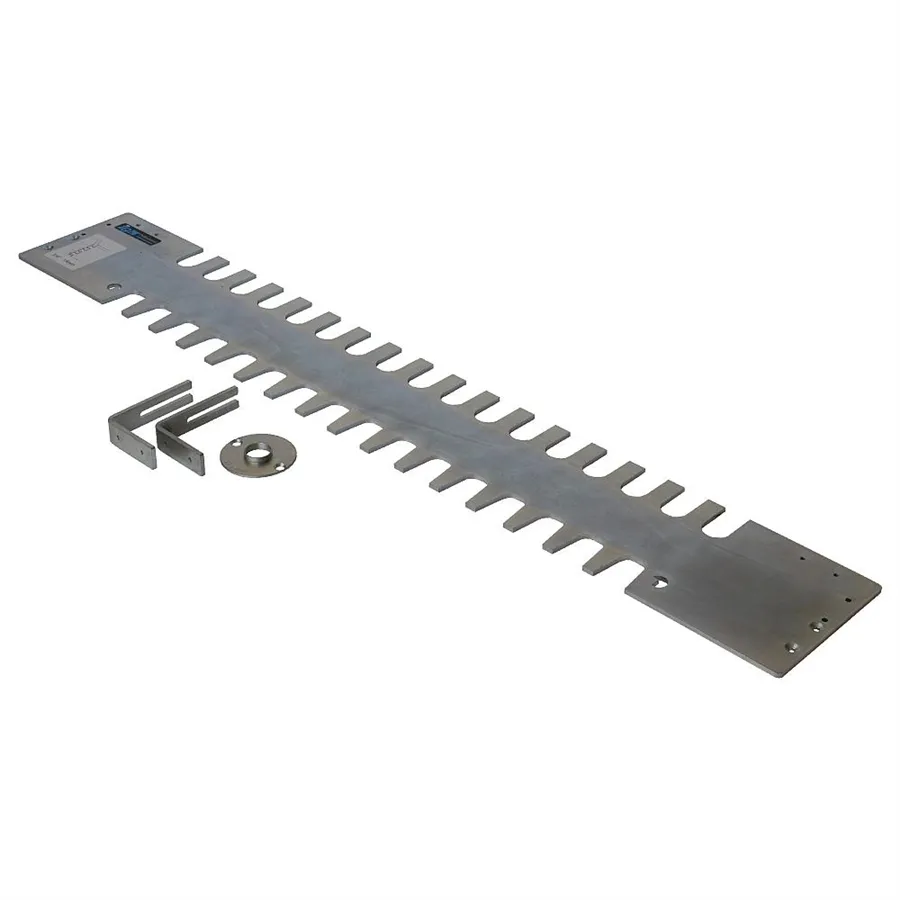

Lieferumfang

• 1 Frässchablone für 19mm offene Schwalbenschanz-Zinken
• 1 Kopierring Ø 22,0mm
• 2 Lila Anschlagbolzen

Erforderlich ist ein Nutfräser mit Ø 12,55mm und 25mm Nutzlänge.
Hier findest du den passenden Nutfräser: https://www.mikestoolshop.at/hw-nutfraeser-fd300-fd600-12-55

Sowie ein Grat- bzw. Zinkenfräser mit Ø 19 x 25,4mm und Alpha 7°
Hier findest du den passenden Gratfräser: https://www.mikestoolshop.at/hw-zinkenfraeser-fd300-fd600-19

Der Ø 15,8mm Kopierring ist im Lieferumfang des Zinkengerätes enthalten!

Hinweis
Bei einigen Typen von Handoberfräsen kann der IGM Kopierring nicht eingespannt werden.
Mit der durchsichtigen FRB170 Adapterplatte, die an die Basis ihrer Oberfräse befestigt wird, können IGM Kopierringe präzis zentriert und eingespannt werden.
Hier gibt es diese Adapterplatte: https://www.mikestoolshop.at/universal-adapterplatte

Downloads

• Gebrauchsanleitung (DE / EN / FR / CZ / SK / HU / PL)
• Manual (EN)
• Bedienungshilfe
