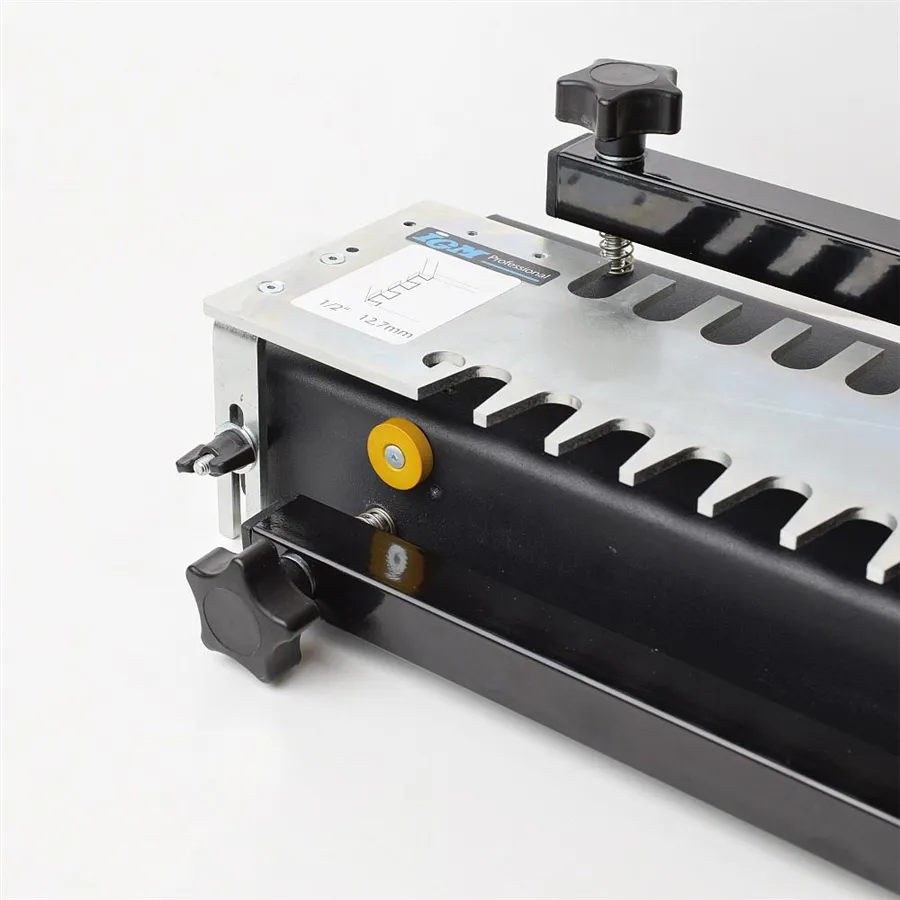

Frässchablone für 12,7mm offene Schwalbenschwanz-Zinken zu FD300

Zusatzschablone für das FD300 Zinkenfräsgerät

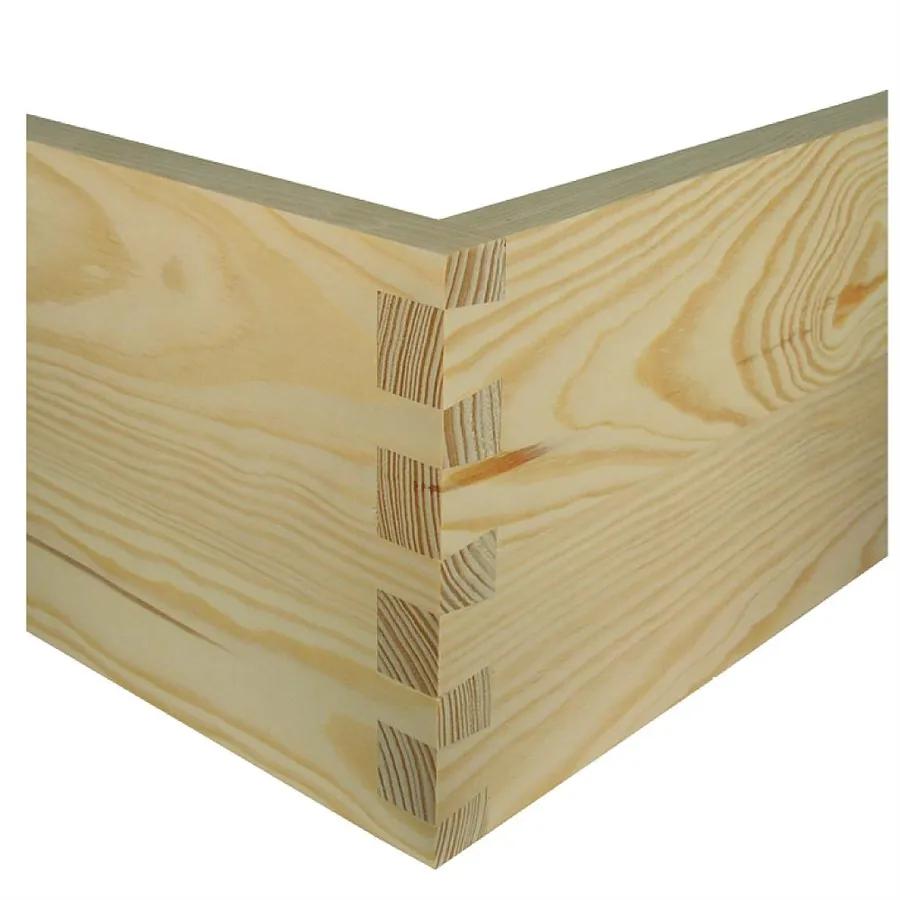

Mit dieser Frässchablone kannst du mit dem FD300 Zinkenfräsgerät offene Schwalbenschwanz-Zinken herstellen.
DIe Ausführung ist im Vergleich zu FIngerzinken anspruchsvoller und bedarf etwas Übung.
Dafür wird man mit sehr ansprechenden Holzverbindungen belohnt.

Diese Frässchablone hat zwei Seiten und es werden zwei unterschiedliche Fräser und Kopierringe benötigt.

Technische Daten

• für Materialstärken von 8 bis 19mm

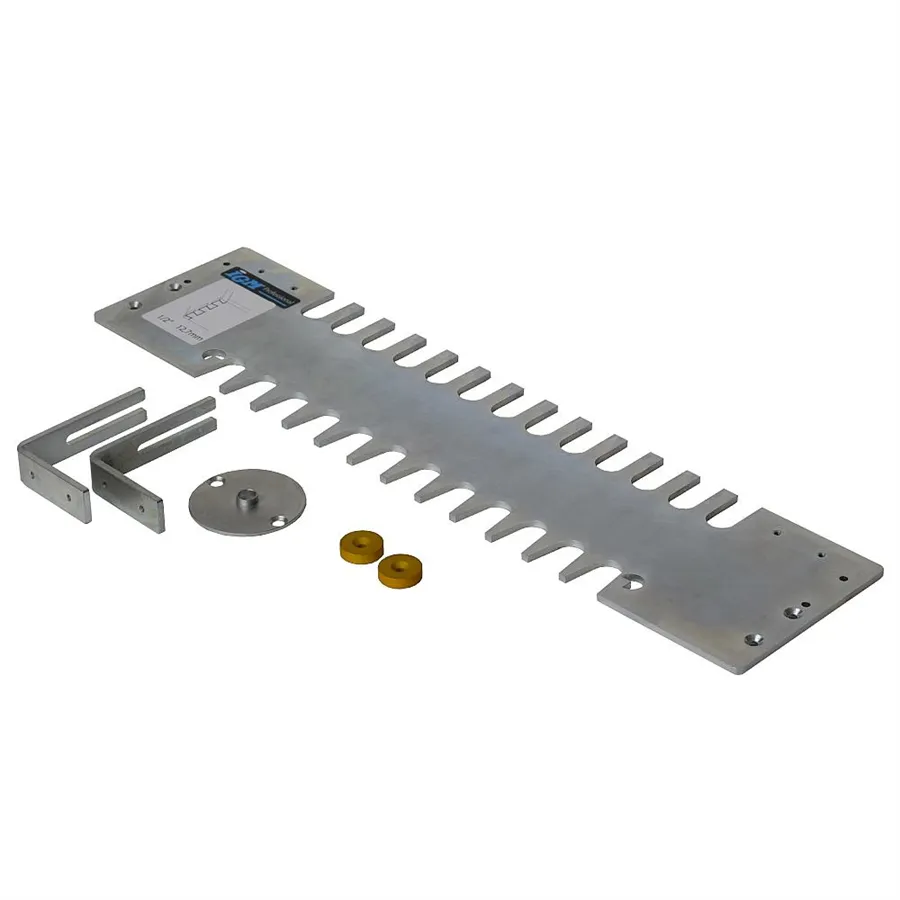

Lieferumfang

• 1 Frässchablone für 12,7mm offene Schwalbenschanz-Zinken
• 1 Kopierring Ø 11,1mm
• 2 Braune Anschlagbolzen

Erforderlich ist ein Nutfräser mit Ø 8mm und 25mm Nutzlänge.
Hier findest du den passenden Nutfräser: https://www.mikestoolshop.at/hw-nutfraeser-fd300-fd600-8x25

Sowie ein Grat- bzw. Zinkenfräser mit Ø 12,7 x 20,6mm und Alpha 8°
Hier findest du den passenden Gratfräser: https://www.mikestoolshop.at/hw-zinkenfraeser-fd300-fd600-13x20

Der Ø 15,8mm Kopierring ist im Lieferumfang des Zinkengerätes enthalten!

Hinweis
Bei einigen Typen von Handoberfräsen kann der IGM Kopierring nicht eingespannt werden.
Mit der durchsichtigen FRB170 Adapterplatte, die an die Basis ihrer Oberfräse befestigt wird, können IGM Kopierringe präzis zentriert und eingespannt werden.
Hier gibt es diese Adapterplatte: https://www.mikestoolshop.at/universal-adapterplatte
