VAC DOG Vakuumspannsystem für MFT-Tische

VAC DOG

Vakuumspannsystem für Multifunktionstische

VAC DOGs sind Vakuumspannelemente die speziell zum Fixieren von (Holz-) Werkstücken auf verschiedensten Werkbänken entwickelt wurden. Dank unterschiedlicher Befestigungs-möglichkeiten kann es sich dabei sowohl um Multifunktionstische oder Werkbänke mit 20mm Bohrungen oder eingelassenen T-Nut Schienen handeln als auch um beliebige andere Tischoberflächen. Sie erlauben eine sichere Fixierung von Werkstücken nur über die Unterseite - dadurch bleiben alle Kanten (z.B. beim Anbringen von Fasen) und die Werkstückoberseite (z.B. beim Schleifen) bearbeitbar ohne dass ein lästiges Umsetzen von Spannelementen wie bei Schraubzwingen oder auch Horizontalspannlösungen nötig ist. Dadurch ist ein sehr schnelles und effektives Arbeiten möglich. Es genügt jeweils ein Knopfdruck, um das Werkstück festzuspannen und wiederzu lösen.

HIER FINDEST DU WEITERE PRODUKTE UND SETS

PRODUKTVORTEILE

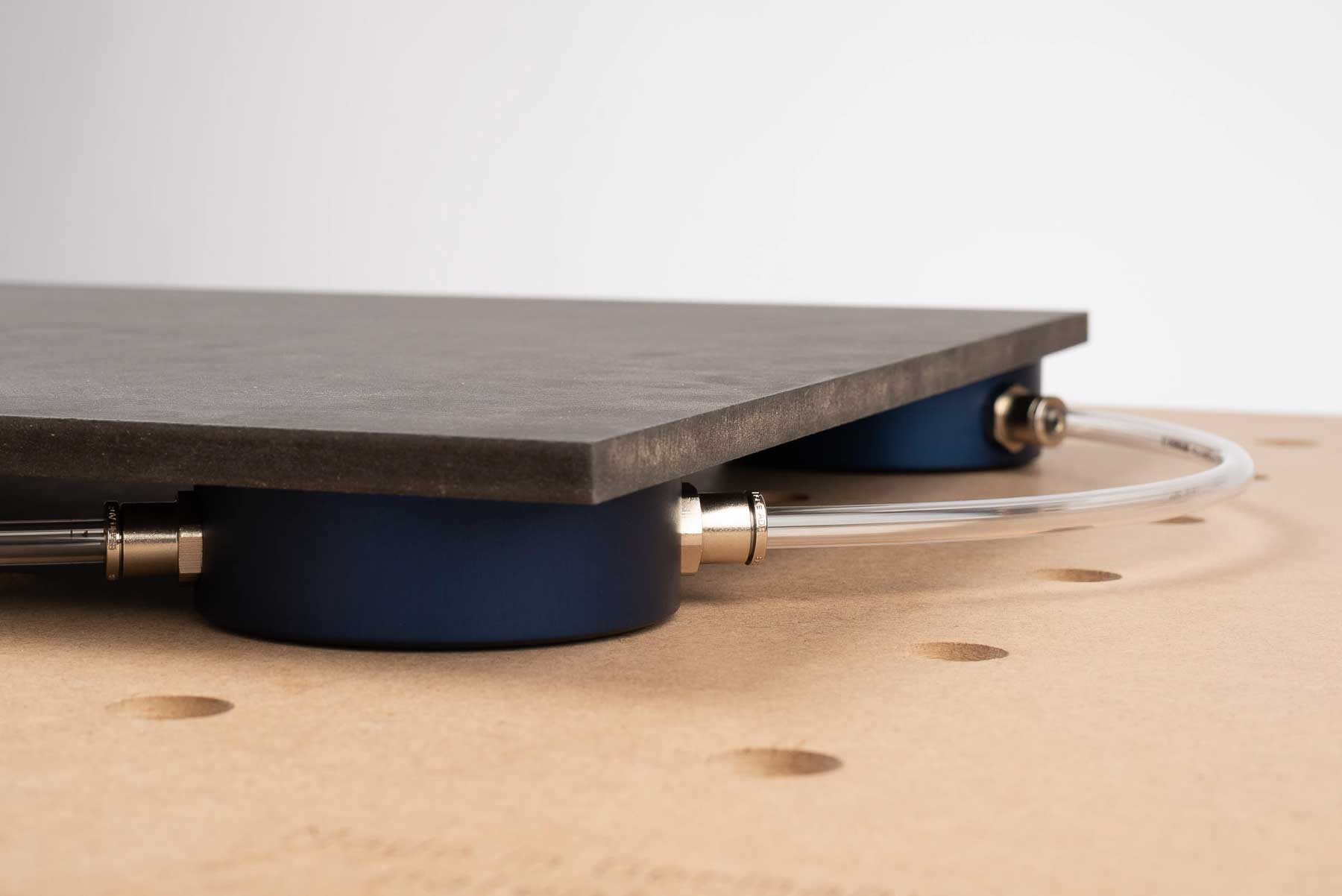

• Sichere Fixierung von Werkstücken nur von der Werkstückunterseite
• Superschnelles Festklemmen des Werkstücks – Einschalten der Vakuumpumpe reicht. Dadurch einhändige Bedienung möglich – Werkzeug muß nicht aus der Hand gelegt werden

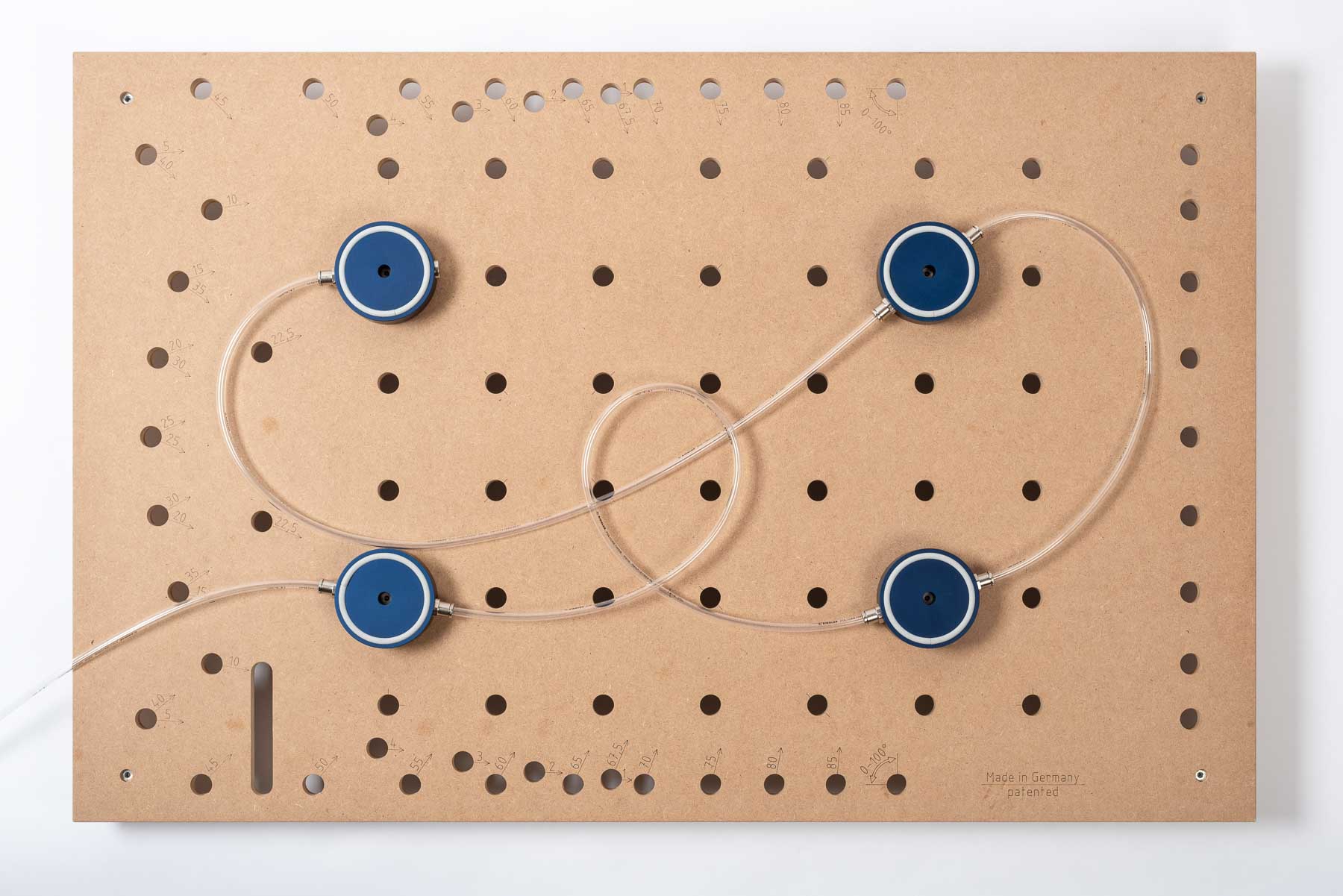

• Einfache Anpassung an unterschiedlich grosse und geformte Werkstücke durch simples Umstecken der VAC DOGs in entsprechende Bohrungen des Multifunktionstisches
• Kompatibel mit allen Werkbänken, Lochrastertischen oder Multifunktionstischen mit 20mm Bohrungen. ¾ Zoll Adapter auf Anfrage
• Vielfältige Befestigungsmöglichkeiten:

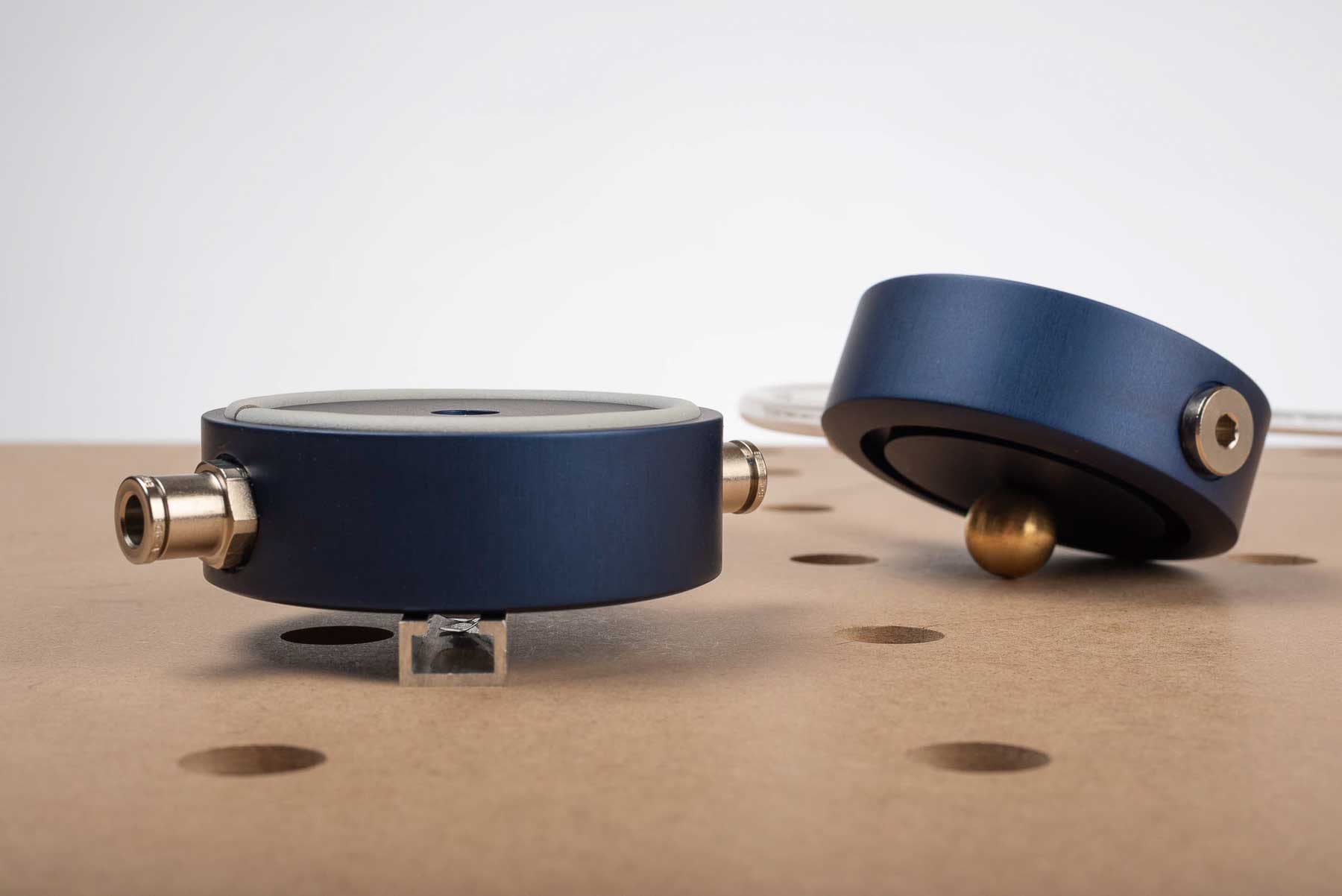

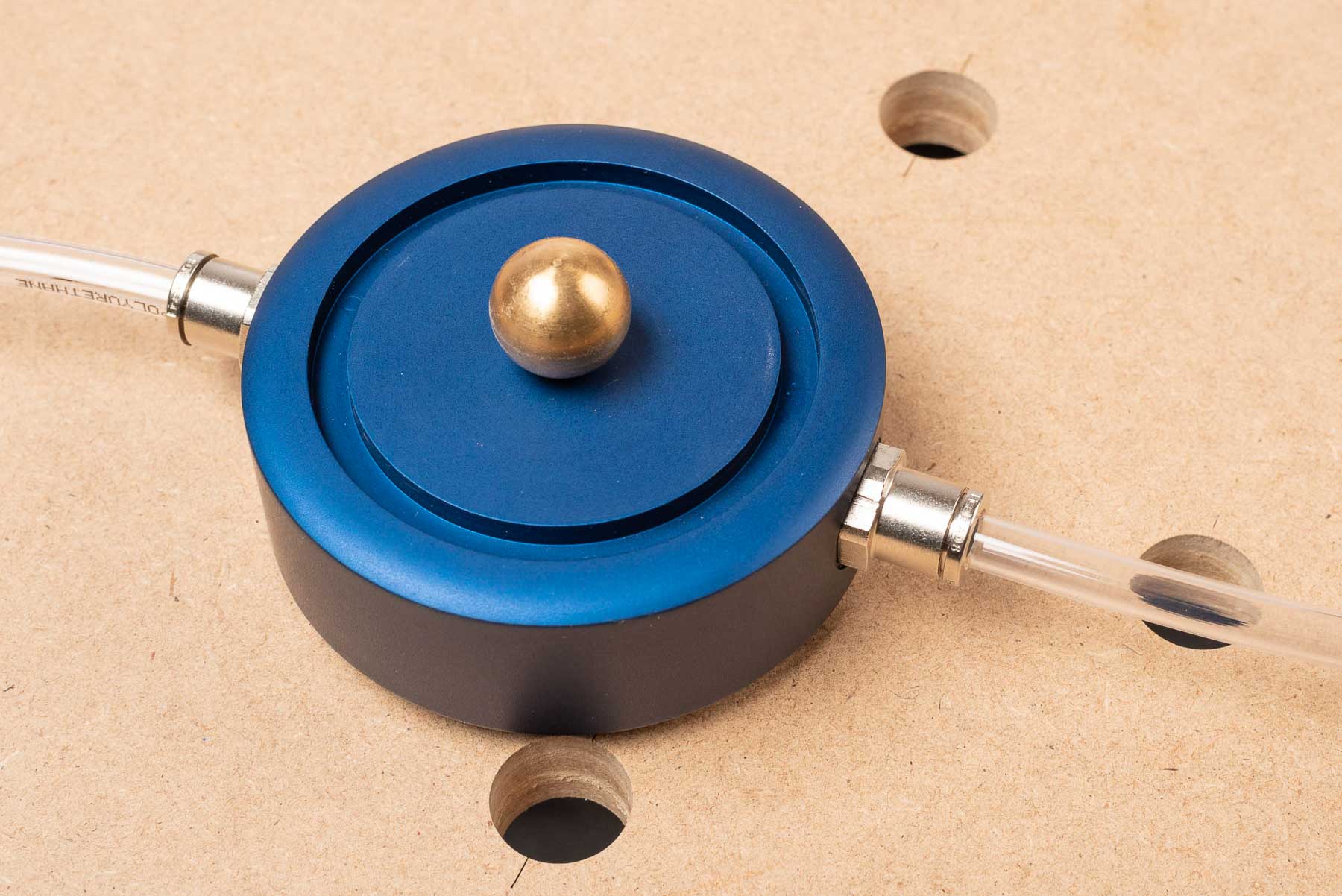

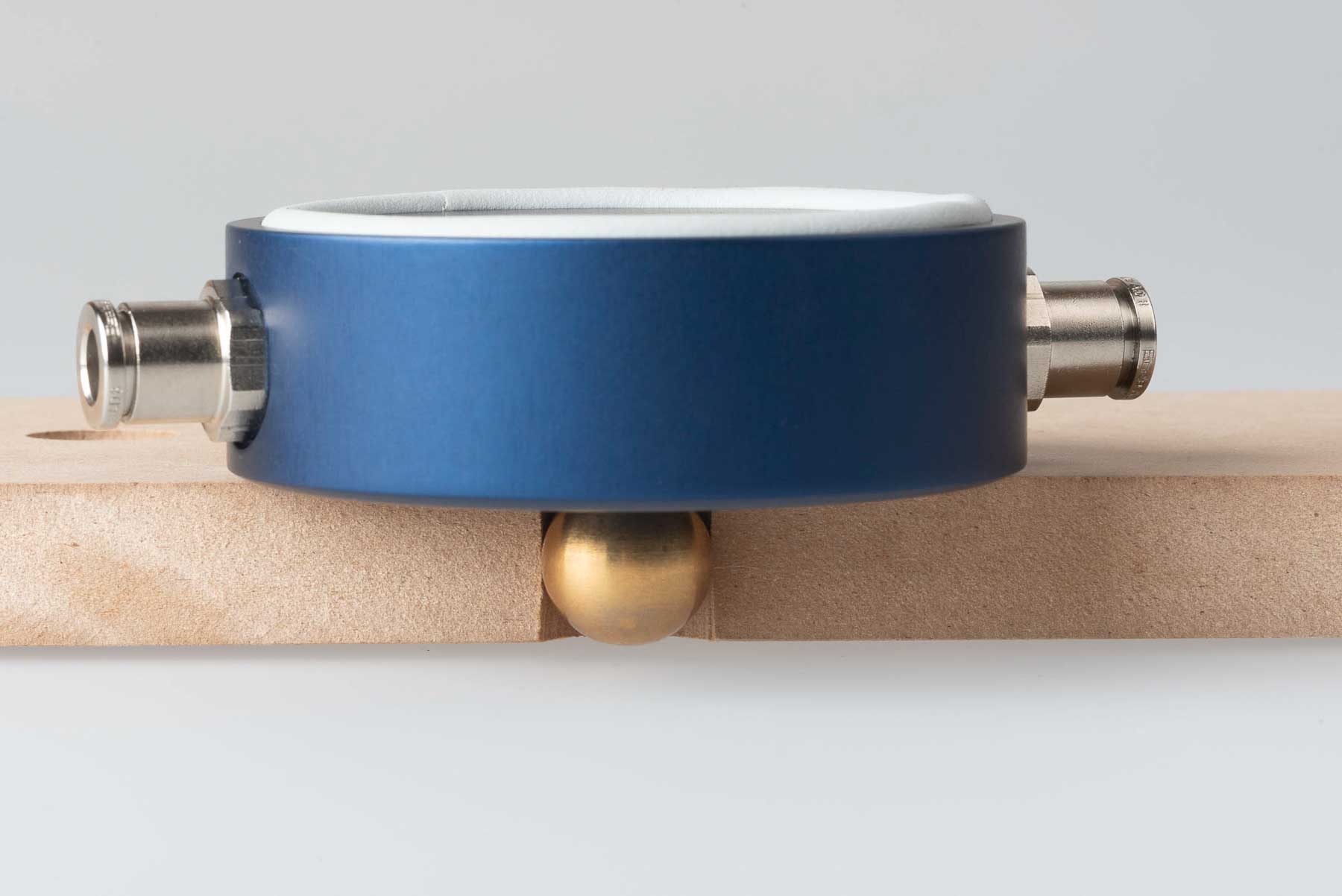

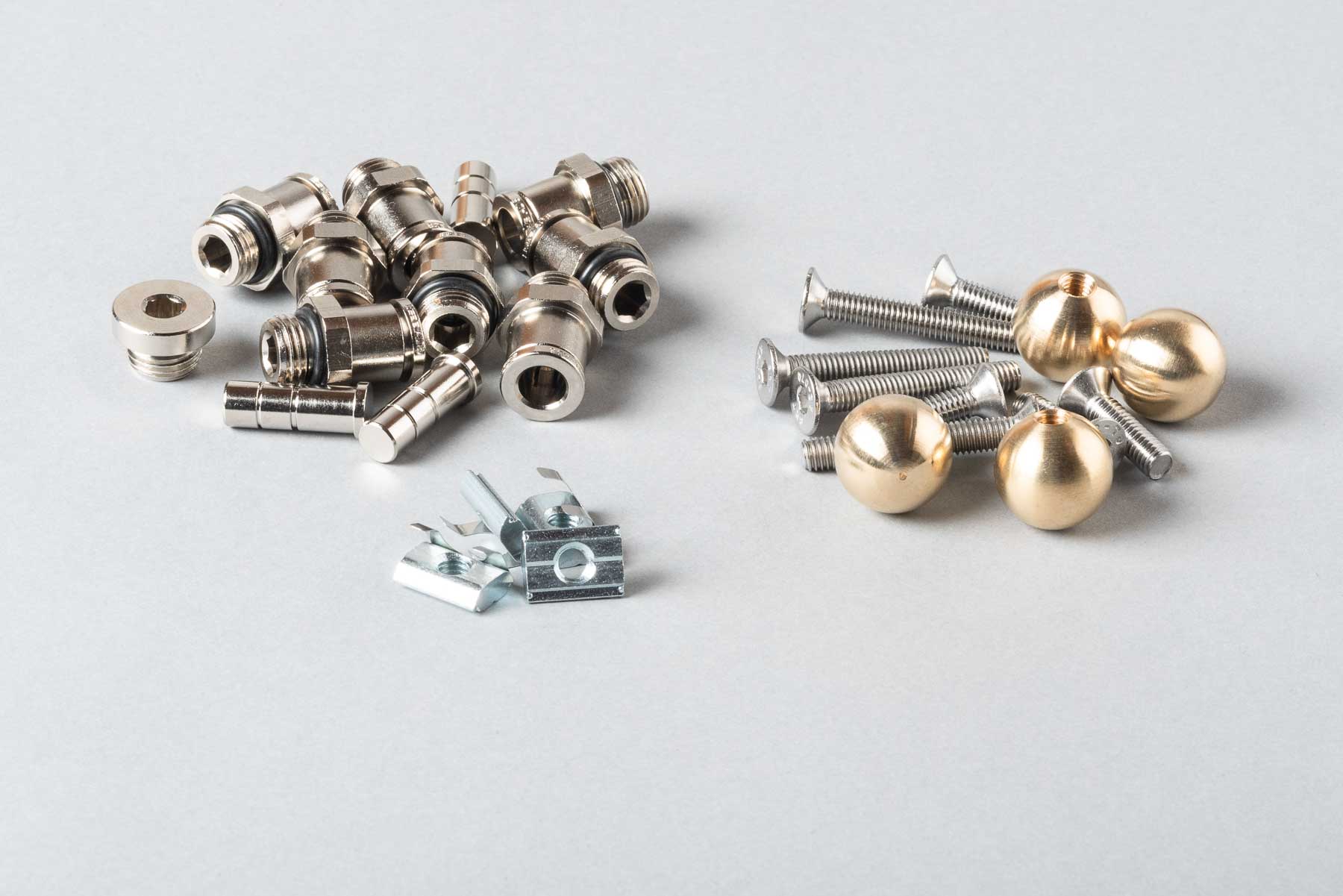

• Standardbefestigung erfolgt mit Messingkugel passend zu 20mm Bohrungen in Lochrastertischen. Dadurch ist eine vertikale Verschieblichkeit und ein Abkippen der einzelnen VAC DOGs möglich, was eine automatische Anpassung an leicht unebene/schüsselnde Werkstücke ermöglicht
• Befestigung in T-Nut Schienen bzw. Systemprofilen mit 8-er Nut. Nutensteine und passende Schrauben liegen bei
• Verschrauben in den Vario-Master MFT ist ebenfalls möglich. Entsprechende Schrauben liegen bei.
• Die VAC DOGs lassen sich auch einfach mit Senkkopfschrauben auf beliebigen Oberflächen festschrauben. Auch Selbstbaukonstruktionen z.B. mit in der Werkbank befestigten Rampamuffen sind natürlich möglich

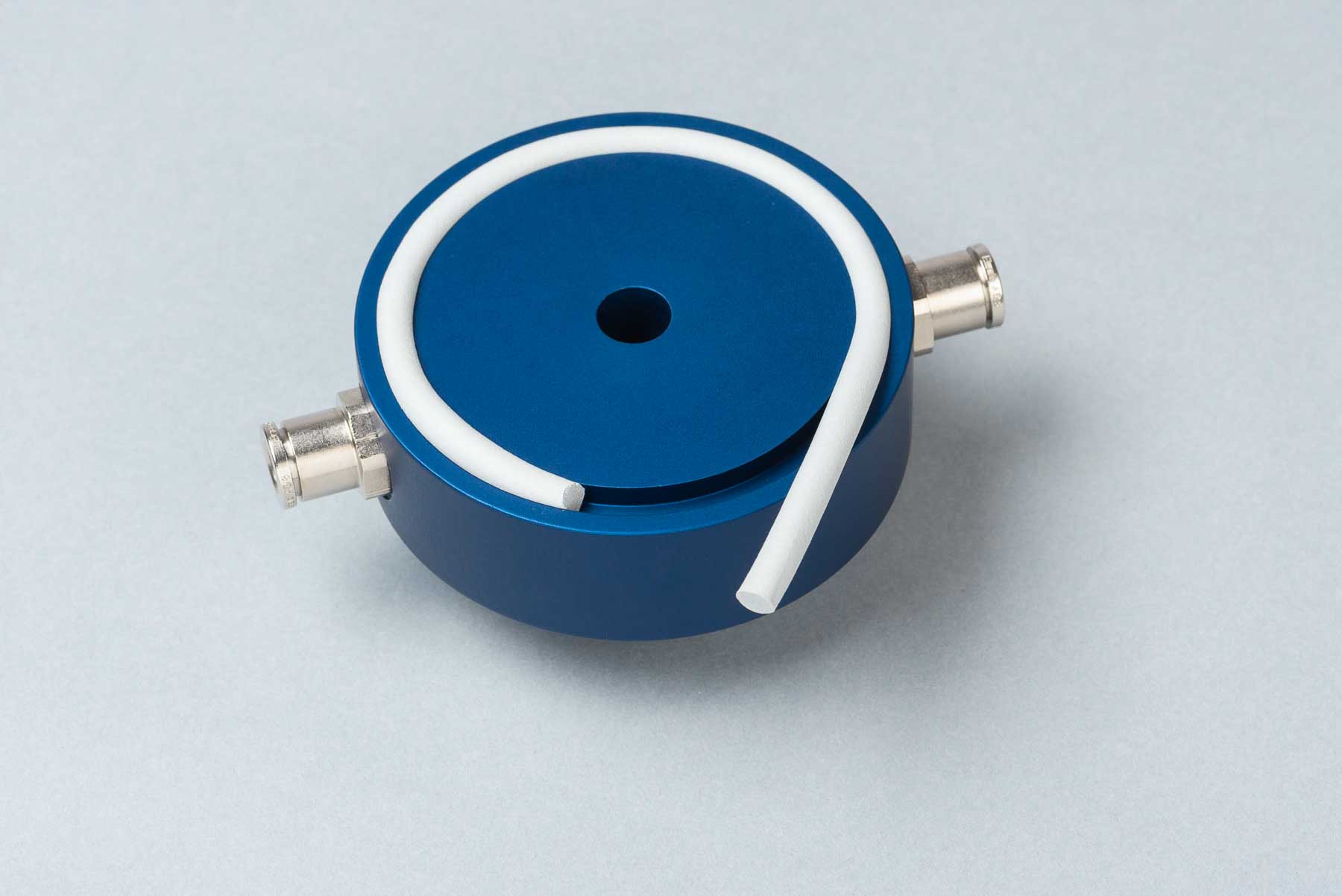

• Auf geeigneten (glatten) Oberflächen lassen sich die VAC DOGs auch per Vakuum festspannen. Dazu wird einfach auf der Unterseite ebenfalls eine Moosgummidichtung in die Nut gedrückt und die Messingkugel entfernt; die Befestigungsbohrung dient dann als Saugleitung für die Unterseite

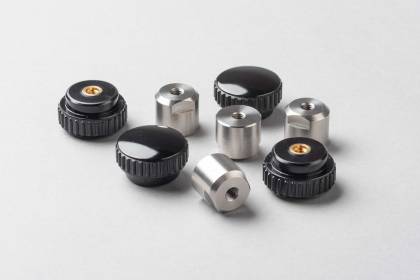

• Mit dem als Zubehör erhältlichen MAKER DOGs lassen sich die VAC DOGs auch von der Unterseite von Multifunktionstischen verschrauben (wie bei Bankhaken).
• Der Durchmesser der VAC DOGs ist so gewählt, dass bei Lochrastertischen mit einem Bohrungsabstand von 96mm oder größer (Festool, Vario-Bench...) vier VAC DOGs in unmittelbar benachbarte Löcher montiert werden können, um auch kleine Werkstücke fixieren zu können
• Äußerst langlebig – die Grundkörper der VAC DOGs sind „aus dem Vollen“ gedreht und es kommen nur erprobte und robuste Industriekomponenten zum Einsatz
• Keine Sonderteile – alle Einzelteile sind Standardkomponenten die auch noch nach vielen Jahren einfach beschafft werden können

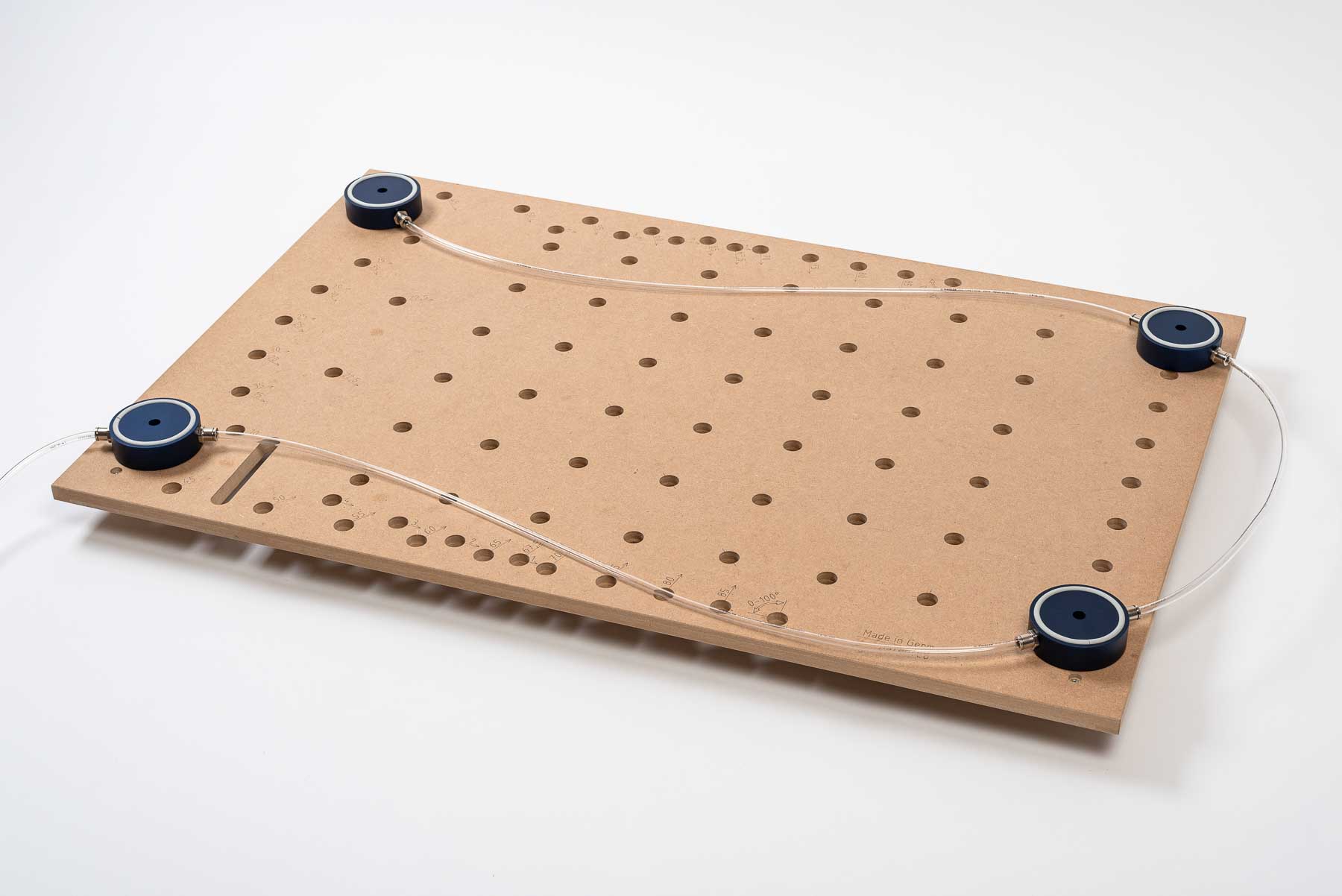

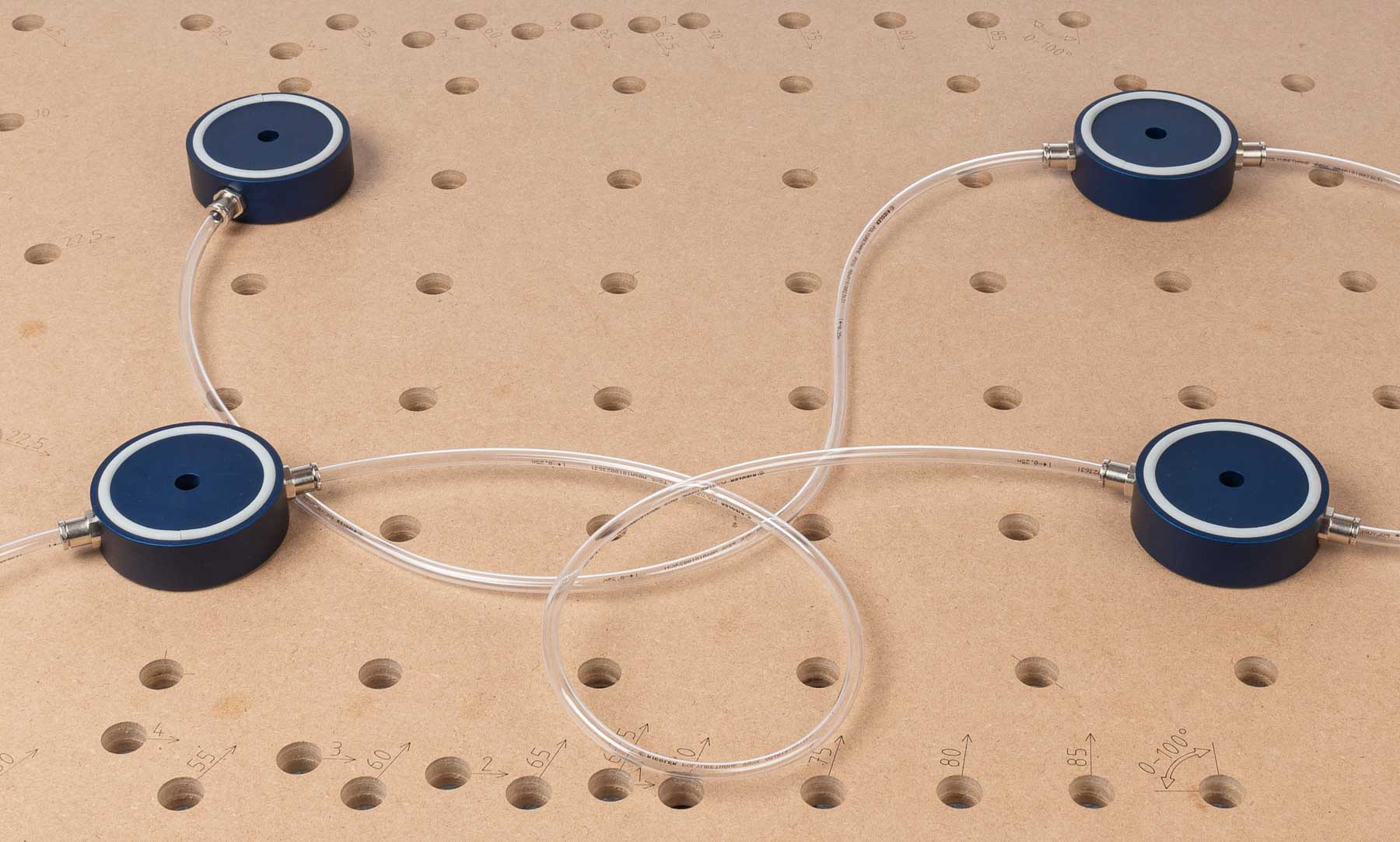

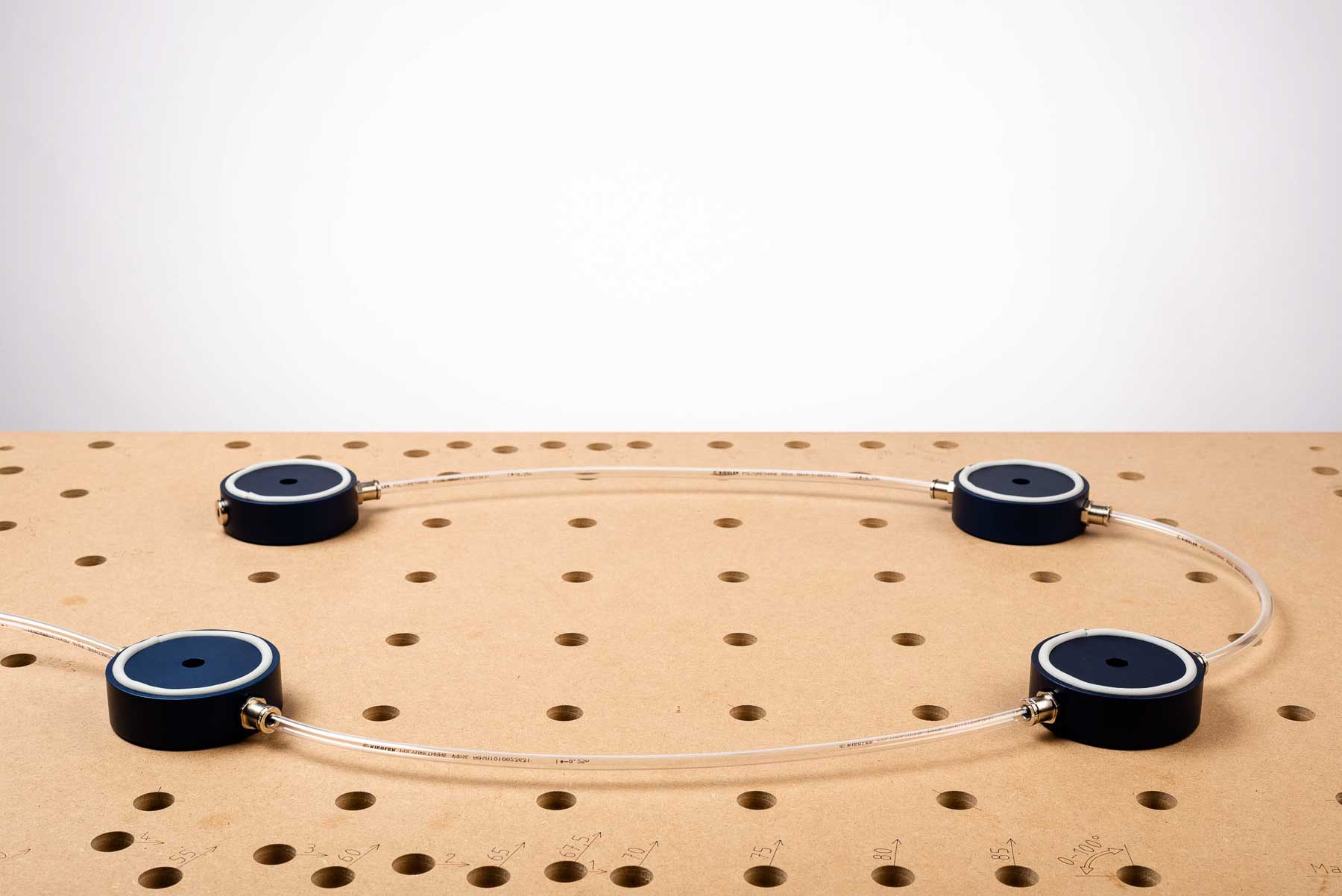

• beliebig erweiterbar: es lassen sich weitere VAC DOGs in Reihe schalten

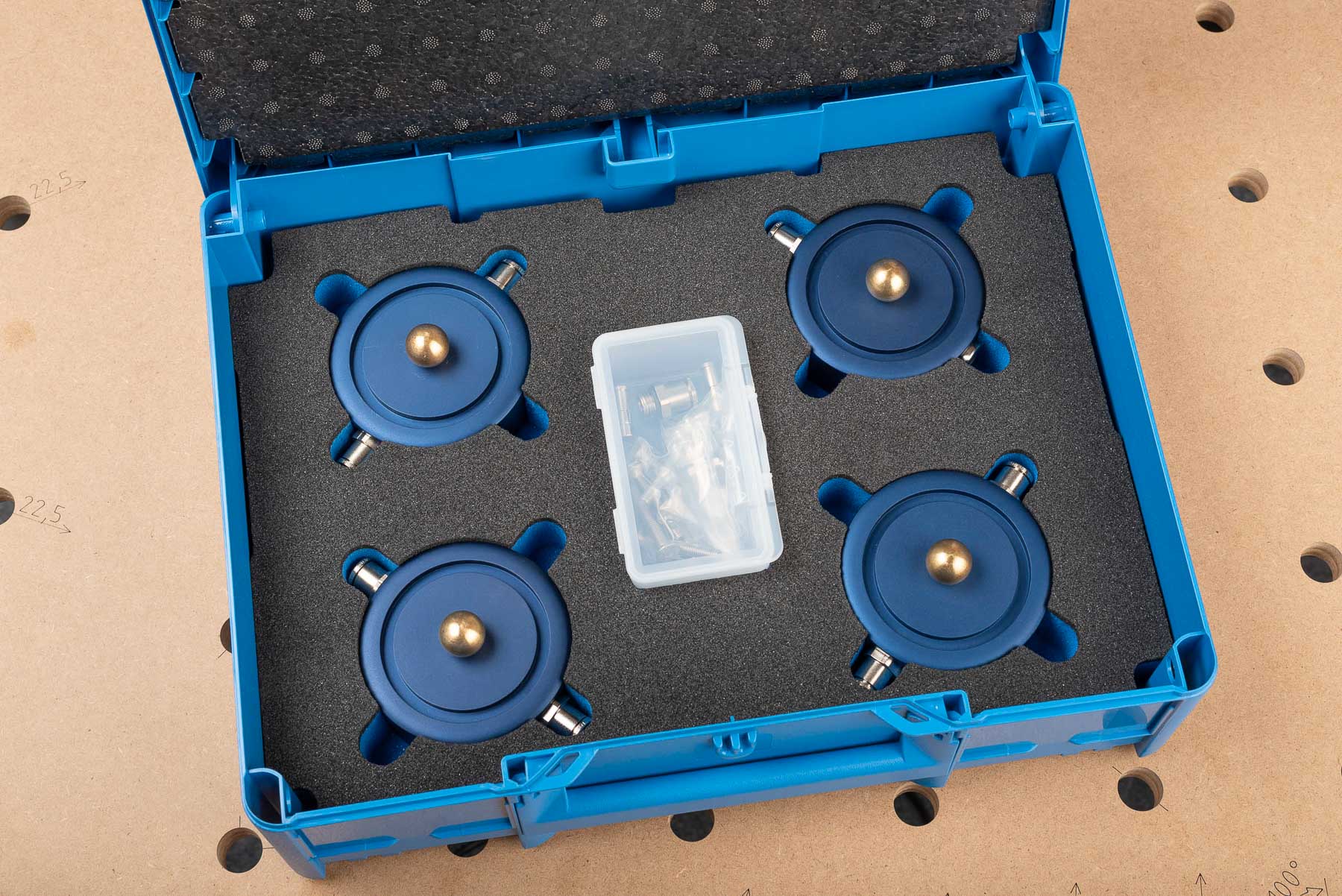

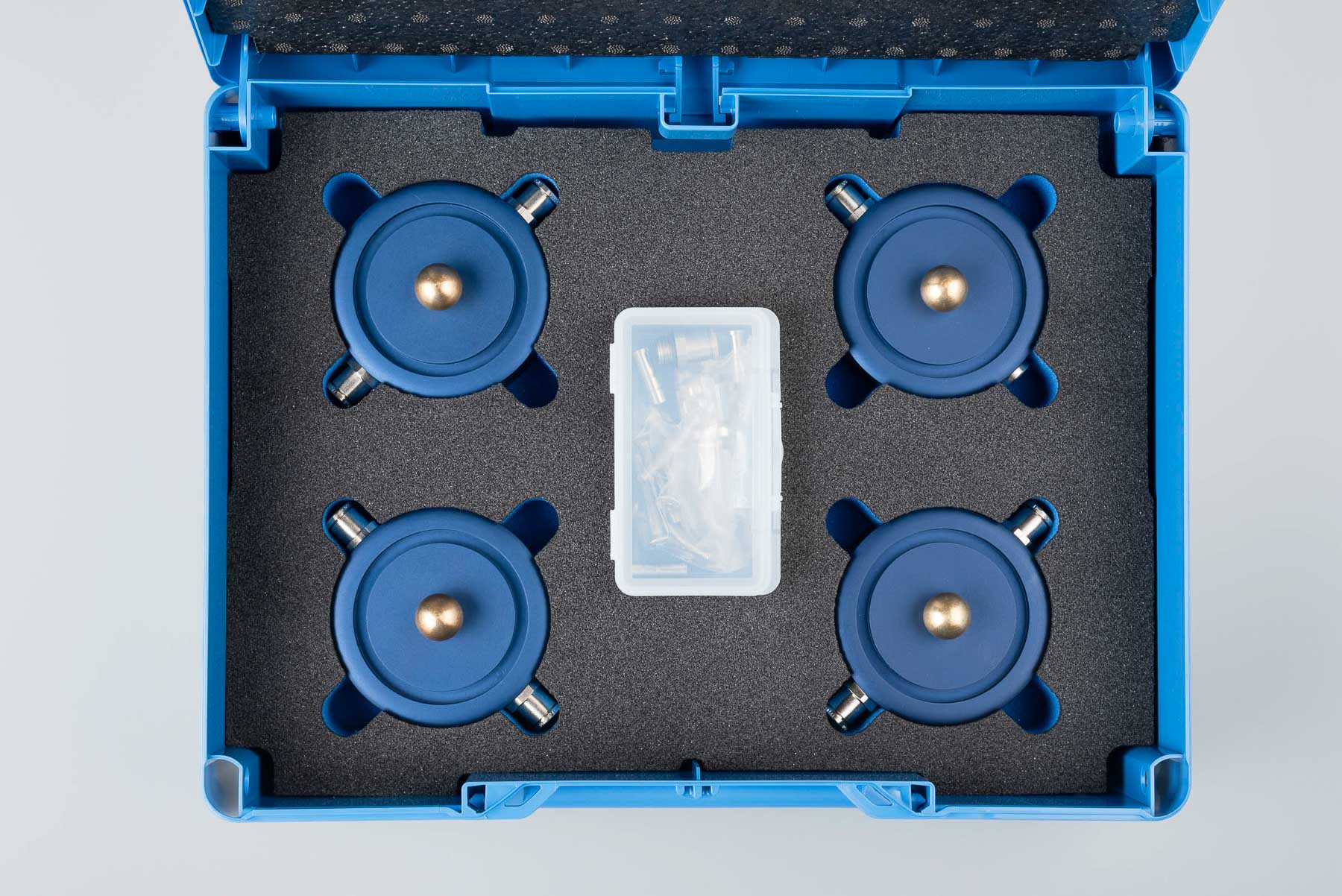

• Sichere und ordentliche Aufbewahrung im Systainer
• 100% in Deutschland hergestellt
• Gebrauchsmustergeschützt

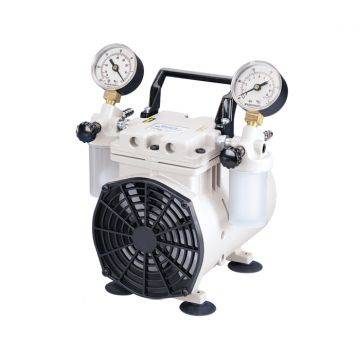

Hier findest du eine passende Vakuumpumpe für die VAC DOGs

DOWNLOADS

• Bedienungsanleitung (PDF)

TECHNISCHE DETAILS

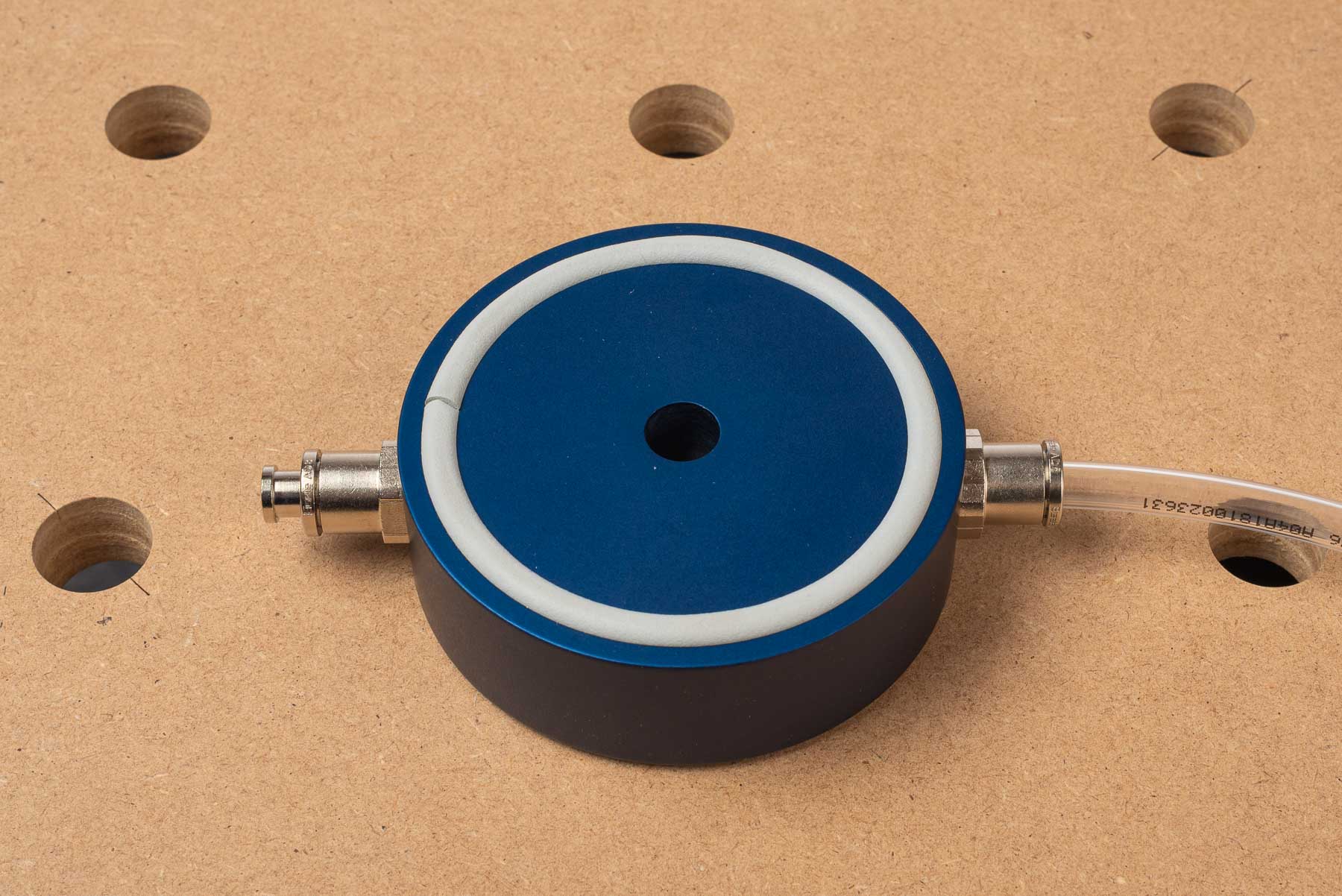

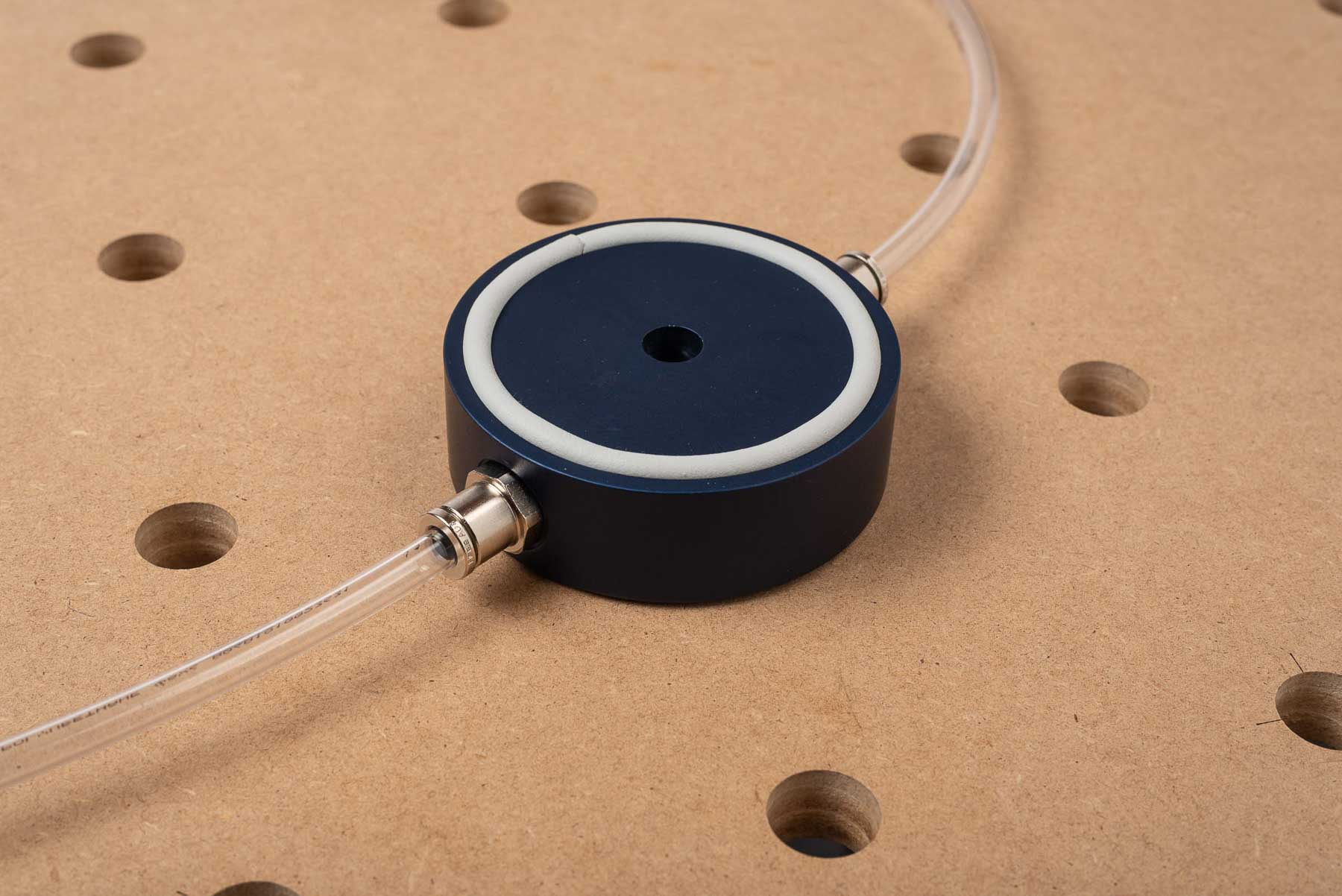

• Vakuumteller: Grösse: 92mm (Durchmesser) x 30mm (Höhe), Aluminium, blau eloxiert.

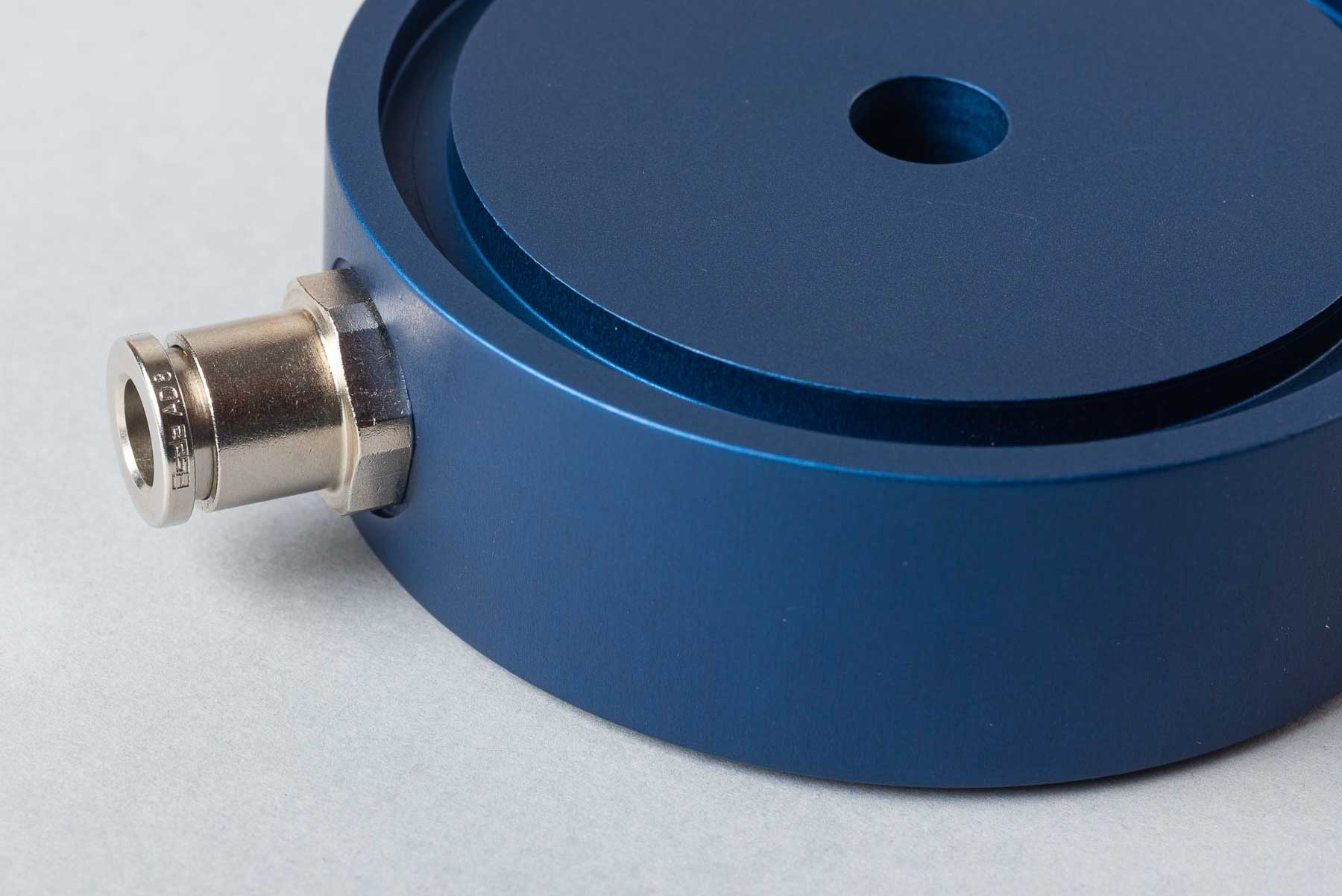

• Schlauchanschlüsse und -stecker: Messing vernickelt

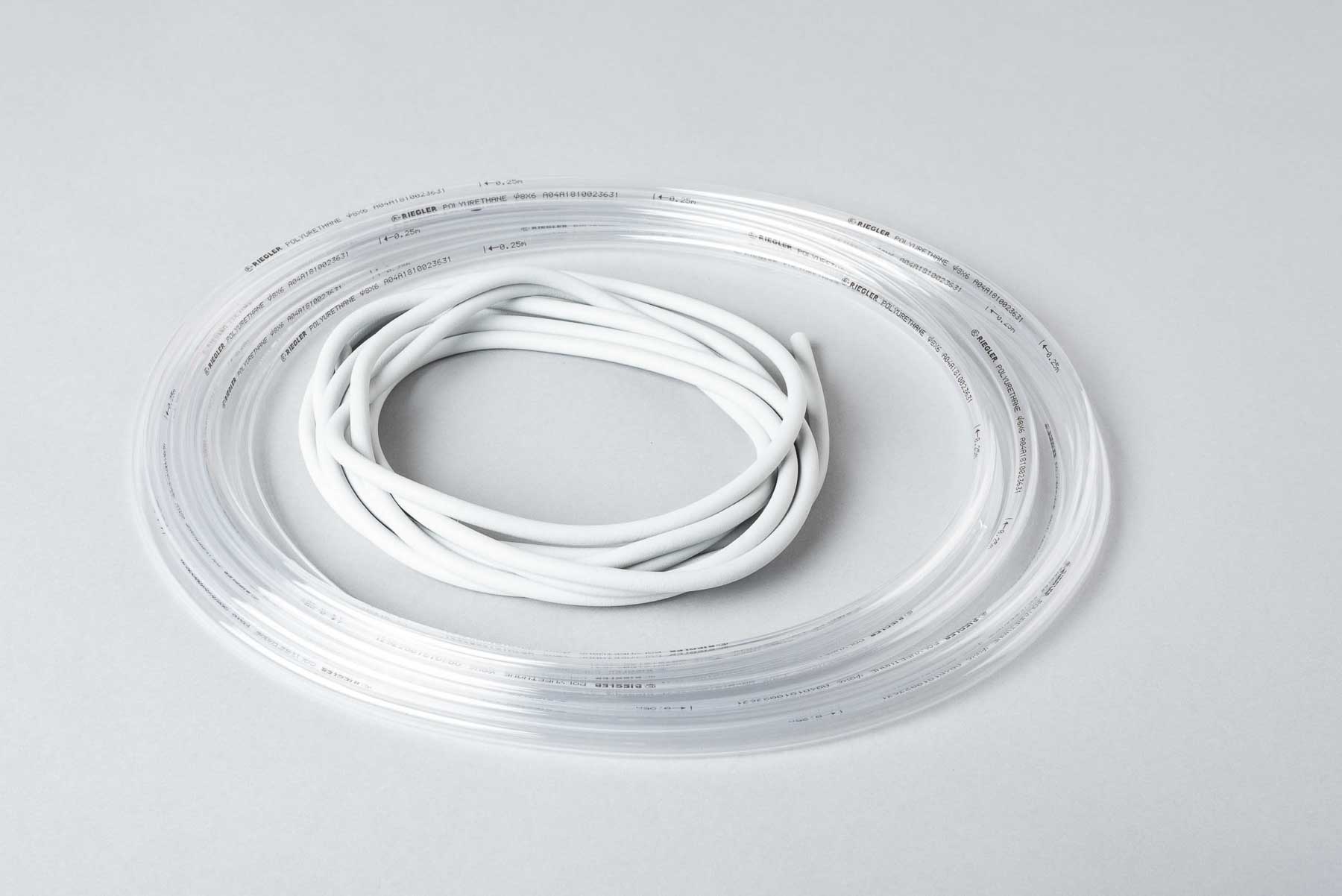

• Dichtschnur: Moosgummi, 6mm, hellgrau, nicht abfärbend
• Vakuumschlauchleitung: 8mm Aussendurchmesser, Polyurethan (PUR) Natur / transparent
